摆闸作为商场、地铁、写字楼等场所的核心通道管理设备，开闸后无法正常复位是高频故障之一。这类故障不仅导致高峰时段人流拥堵，还可能引发夹伤、尾随等安全隐患，加速设备磨损。本文结合门道佰分佰十余年通道系统维护经验，从故障危害、根源解析、排查方法到专业解决方案，提供全套落地指南。

一、故障现象与危害分析

1. 典型故障表现

• 行人通行后，摆闸不立即复位，延时数秒后才锁死；

• 摆闸一开到位即快速复位，无法保持正常开启状态，影响通行；

• 复位过程卡顿、异响，或完全不动作。

2. 核心危害

• 通行效率降低：早高峰、客流密集时段易形成拥堵，影响场所运营秩序；

• 安全隐患突出：复位过快可能夹伤行人（尤其老人、儿童），复位延迟易导致未授权人员尾随；

• 设备加速损耗：电机因 “未完成复位指令” 持续受力，机械传动部件长期处于异常状态，缩短使用寿命；

• 安保漏洞显现：无法及时锁闭通道，违背门禁管理初衷，增加安全风险。

门道佰分佰维修数据显示：闸机故障报修中约 30% 与开合复位相关，摆闸开闸后不复位占比超 60%，及时处理可降低 70% 的后续维修成本。

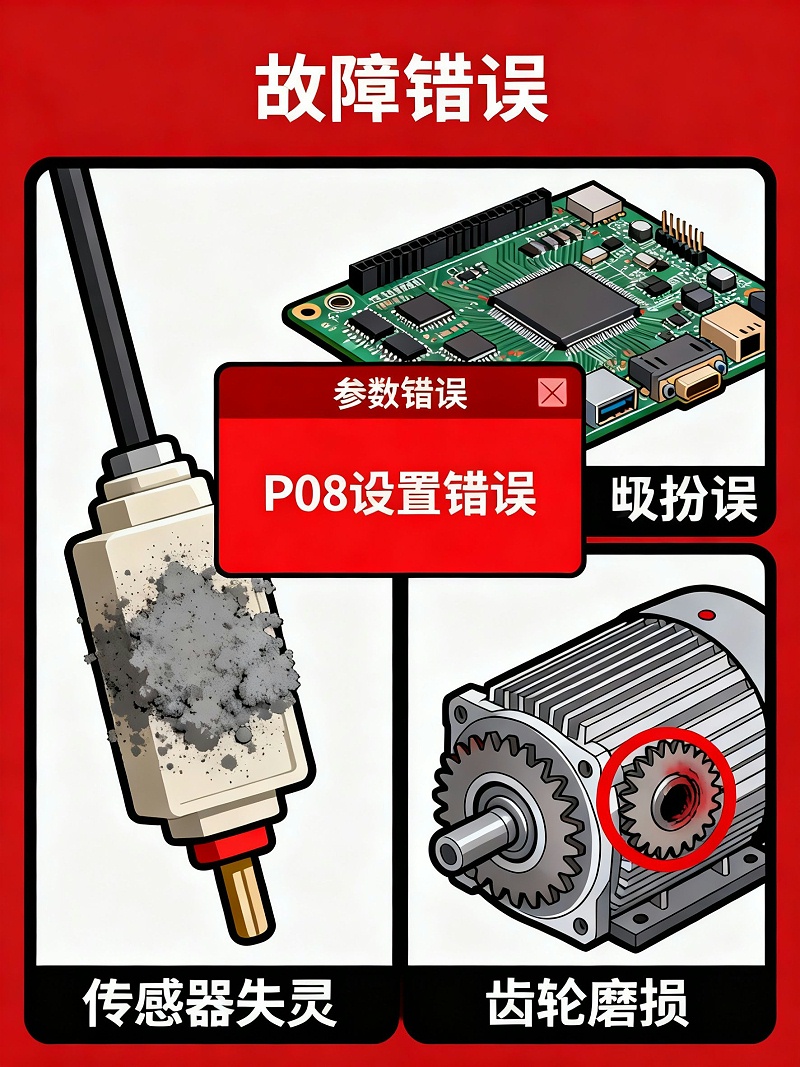

二、故障原因深度解析

摆闸不复位故障多源于 “传感器、控制系统、电源线路、机械部件” 四大模块，具体原因如下：

1. 传感器问题（占比 35%，最常见）

• 圆柱型光电开关故障：光电开关未对通或内部损坏，主板无法接收 “通行完成” 信号，拒绝复位；

• 传感器遮挡 / 偏移：灰尘积聚、机械振动或碰撞导致传感器偏移，无法精准检测通道状态；

• 信号传输异常：传感器有信号输出时，主板 L2/L4 指示灯会亮，若不亮可能是主板接收故障。

2. 控制系统故障（占比 25%）

• 主板参数设置错误：P08 参数（记忆模式）设置不当，或 P03、P17 复位时间参数不合理；

• 主板元器件损坏：电子元件老化、烧毁，导致控制指令输出异常；

• 程序紊乱：突发断电、电压波动引发控制系统程序跑飞，逻辑判断失误。

3. 电源与线路问题（占比 20%）

• 保险管熔断：F2（3A）保险管熔断，导致供电中断，复位功能失效；

• 电压输出异常：PX 接线端 PC、PD 输出电压（标准 AC18V）偏差超 ±5%，影响部件运行；

• 线路松动 / 脱焊：长期振动导致传感器、电机与主板的连接线松动，信号传输中断。

4. 机械部件问题（占比 20%）

• 电机故障：DX 接线端 MA、MB 两端有 DC24V 电压输出，但电机不动作，多为电机烧毁或卡阻；

• 机芯阻力过大：轨道缺油、异物卡入，导致摆臂运行阻力增加，无法顺利复位；

• 传动部件磨损：齿轮、连杆等长期使用后磨损，动力传输精度下降，复位不到位。

三、系统化排查方法（从简易到专业）

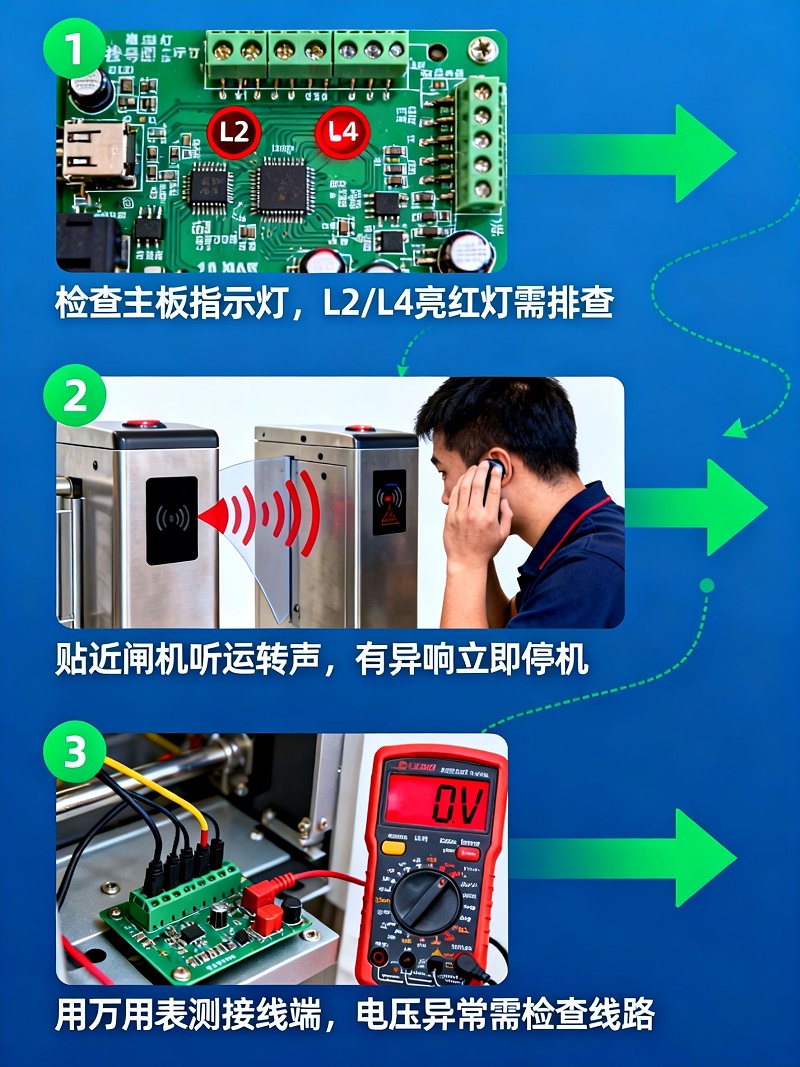

1. 初步检查（无需专业工具，普通人可操作）

• 观察指示灯：通电后，刷卡通行，查看主板 L2/L4 指示灯是否亮（亮则传感器有信号，不亮则信号传输异常）；

• 听运行声音：通行后听电机是否有 “嗡嗡” 异响（异响可能是电机卡阻或磨损）；

• 手动测试：断电后手动推动摆臂，感受阻力是否均匀，有无卡顿（卡顿可能是异物卡阻或部件磨损）。

2. 专业检测流程（门道佰分佰工程师标准化操作）

• 电源检测：用万用表测 PX 接线端 PA、PB 电压（标准 AC12V），PC、PD 电压（标准 AC18V），确保供电正常；

• 传感器检测：检查圆柱型光电开关对通状态，用手遮挡传感器，观察主板指示灯是否变化（无变化则传感器损坏）；

• 主板检测：核对 P03（复位延时）、P08（运行模式）、P17（其他延时）参数，恢复出厂设置后重新测试；

• 电机检测：测量 DX 接线端 MA、MB 电压（通行后应输出 DC24V），有电压无动作则电机故障，无电压则主板故障。

3. 参数与设置检查

• 单台摆闸：重点核对 P08（避免误设记忆模式）、P03（复位延时建议 0.5-1 秒）；

• 多台联机摆闸：检查同步线连接是否可靠，确保联机参数一致。

四、专业解决方案（门道佰分佰标准化服务）

1. 现场维修服务

• 传感器处理：精准校准偏移传感器，更换损坏的圆柱型光电开关，确保信号传输灵敏；

• 主板维修：用专用编程器重刷固件，更换老化电子元件，恢复出厂参数并优化设置；

• 电源与线路修复：更换熔断的 3A 保险管，紧固松动线路，修复脱焊接口，测试电压稳定性；

• 机械部件维护：清理机芯异物，添加专用润滑油，更换磨损齿轮、电机等部件，调整摆臂运行轨迹。

2. 预防性维护方案

• 季度保养：清理控制器内部灰尘，检查线路连接紧固度，测试传感器灵敏度；

• 半年检测：全面校准主板参数，检查电机运行电流、电压，清洁轨道并润滑；

• 年度维护：更换散热风扇、老化电容，拆解机芯检查传动部件磨损状态，更换易损件。

3. 维保案例分享

北京某大厦宝盾品牌摆闸出现 “开闸后不复位” 故障，门道佰分佰工程师现场检测发现：与阻拦体相关配件错位 + 传感器信号异常（复合型故障）。通过拆卸机箱、调试控制器、复位阻拦体配件、校准传感器，1 小时内完成修复，后续 6 个月无同类故障复发。

五、预防措施与日常保养

1. 日常清洁保养

• 传感器清洁：每周用干软布擦拭传感器窗口，去除灰尘、指纹，避免遮挡；

• 机箱与轨道：每月清理机箱表面污渍，检查轨道内有无异物（如纸屑、小石子），保持通道通畅；

• 避免外力撞击：张贴 “禁止撞击” 提示，防止行人碰撞摆臂或传感器。

2. 定期检查要点

• 机械结构：每月检查摆臂连接杆、螺杆是否松动，用螺丝刀紧固；

• 电源系统：每季度用万用表测试电压输出，检查保险管状态；

• 功能测试：每周进行 5 次连续开关闸测试，验证复位是否及时、顺畅。

3. 环境优化

• 温度控制：确保摆闸工作环境温度在 - 10℃~50℃，避免高温或低温导致部件失效；

• 湿度管理：环境湿度控制在 30%~70% RH，潮湿区域加装除湿装置；

• 防雷防护：户外或雷电多发区域，为摆闸加装防雷器（接地电阻≤4Ω）。

六、专业服务保障（门道佰分佰）

面对摆闸不复位的复杂故障，专业支持至关重要：

• 快速响应：全国 20 + 城市服务网络，市区 4小时内上门，紧急故障优先派单；

• 专业技术：工程师平均 8 年以上经验，精通宝盾、海康、多玛等 80 + 品牌摆闸结构；

• 原厂配件：与品牌供应商直连，库存覆盖 90% 高频配件，所有配件通过 ISO 9001 认证；

• 售后保障：维修后提供 3-6 个月质保，出具《设备健康报告》，提供针对性保养建议。

摆闸开闸后不复位并非 “小故障”，若忽视可能导致故障扩大、维修成本增加。通过本文的排查方法，可初步定位简单问题；对于传感器、主板、电机等核心部件故障，建议及时联系门道佰分佰等专业服务商，实现 “精准诊断、高效修复”。定期预防性维护，是确保摆闸长期稳定运行的关键，让通道管理更顺畅、更安全。
