自动弧形门安装步骤详解,帮您绕开安装猫腻
作者: 门道佰分佰自动维修 编辑: 来源: 发布日期: 2019.03.11
信息摘要:
自动弧形门安装步骤介绍(在安装后应对进行自动弧形门保养):1、固定框架安装自动弧形门六根立柱要按照尺寸要求安装。立柱和帽头组成,用螺钉将帽头…

自动弧形门安装步骤介绍(在安装后应对进行自动弧形门保养):

1、固定框架安装

自动弧形门六根立柱要按照尺寸要求安装。立柱和帽头组成,用螺钉将帽头固定在立柱上。下码头与立柱组装,用角铝和螺钉连接下码头和立柱。上支撑组件进行安装,梁与梁靠角支连接,用螺栓螺母固定。梁与帽头内壁连接,用角支和螺钉固定。

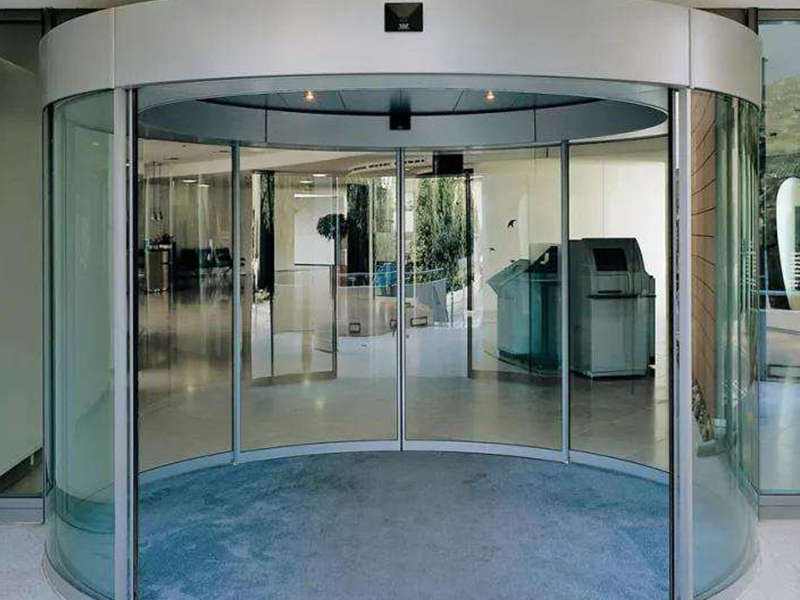

自动弧形门

2、扁钢的安装

扁钢装在帽头内表面,扁钢上固定驱动机构的各部件。

3、导轨支架安装(弧形轨支托的安装)

用螺钉将驱动装置固定板安装到扁钢上,对于1/2圆的驱动机构需装12个导轨支架。

4、安装自动弧形门圆弧形导轨

用螺钉将圆弧形导轨固定到导轨支架上。

5、驱动装置和驱动轮安装

用螺钉将驱动装置固定板安装到扁钢上,再用螺钉将驱动装置、驱动电机和驱动轮固定到固定板上。

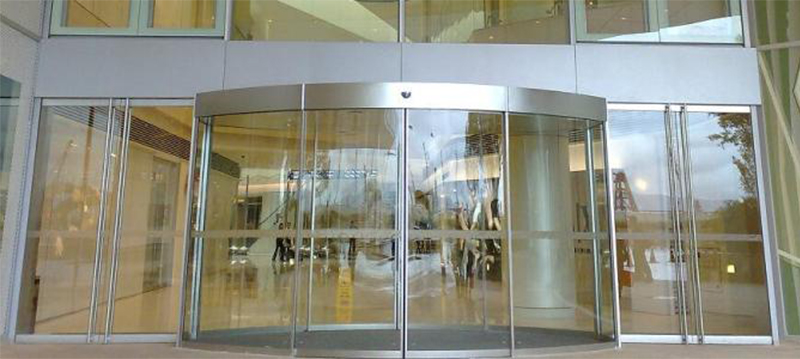

自动弧形门

6、惰轮安装

用螺钉将惰轮固定板安装到扁钢上,再用螺钉将惰轮安装到惰轮固定板上。

7、张紧轮安装

先将加工好的张紧轮固定到轮固定板上,再将固定板用的螺钉固定到张紧轮支架上,再将张紧轮支架用螺钉固定到扁钢上。

8、门环、轮、吊架和皮带紧固件的组装

每扇圆弧门上端一边装有滑轮吊架,另一边除滑轮吊架外还需滑轮吊架上用螺钉固定有连接板,在连接板上再装皮带紧固件,用于弧形门门扇与同步带的连接。

9、门扇吊装

门扇先与门滑轮吊架安装好,然后滑轮和门吊挂在圆弧形导轨上。调好门扇的垂直位置和两扇门间的间隙,合适后再将门滑轮吊架上的皮带紧固件与同步带固定,门扇就与驱动机构连接到一起了。注意皮带紧固件与同步带的运动方向要一致。

自动弧形门

10、安装自动弧形门门止动器

自动弧形门门止动器是门扇开闭的限位装置,自动弧形门处于全部打开的状态确定门止动器的位置,位置设定后将止动器用螺钉固定。

11、安装控制器

先安装控制固定板,再用螺钉将控制器安装到控制器固定板上。

12、安装传感器,电控系统连线

连接安装好自动弧形门传感器、电源开关及驱动电机各电控部分连线。

13、安装顶板

自动弧形门安装各部件完成后要安装顶板,并做防水防雨处理,可增加防雨罩

14、安装完毕试运行。

注意:上述所用螺钉应根据自动弧形门实际情况选择尺寸。

北京门道佰分佰工程技术有限公司一家专注于自动门售后服务的品牌公司,可维修各种自动弧形门包括:全圆型自动弧形门,半圆形自动弧形门,弧段型自动弧形门,为客户提供专门定制维保套餐服务,还可提供自动弧形门拆装以旧换新、升级等其它服务。热线电话:400-6298-400
