液压闭门器是在门上一个类似弹簧的液压器,当门开启后能通过压缩后释放,将门自动关上,这就是它的主要功能,这种装置在生活中随处可见,那么你知道它的原理和安装方法吗?跟随门道佰分佰一起来看看吧!
闭门器分为手动闭门器和自动闭门器,门道佰分佰均可维修,咨询热线:400-6298400,下面为液压闭门器安装步骤与液压闭门器工作原理详细内容。

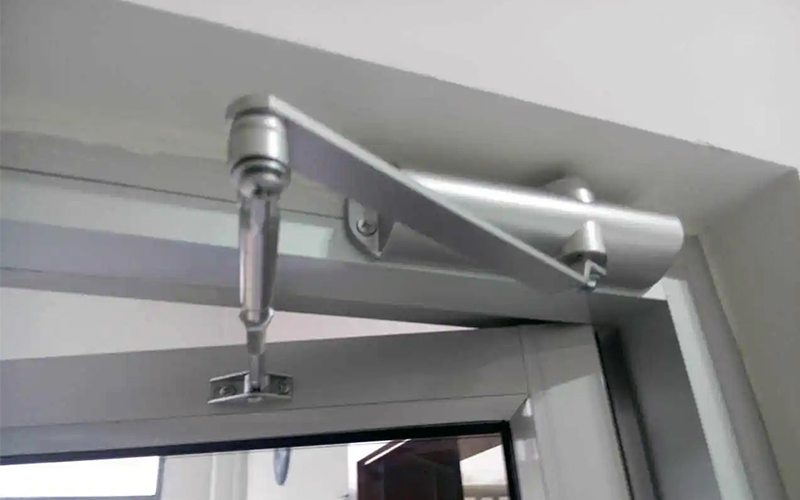

液压闭门器安装步骤:
根据开门方向、关门力量的大小及液压闭门器机身、连接座与门铰链间的安装尺寸来确定安装位置。
1.根据关门力量大小的要求,通过将连接座反转180°或改变连接杆与连接座间的连接位置,可改变关门力量。调整连接杆与门铰链中线的距离越大,则液压闭门器的关闭力量越小,反之力量越大。
2.按安装样板上的位置指示,确定安装螺钉的位置,然后钻孔、攻丝。
3.用螺钉安装液压闭门器机身。
4.安装固定连接座。
5.用螺钉安装驱动板。
6.将调整杆调节到与门框成90°,然后把连接杆与驱动板连接在一起。
7.别忘了装上塑料盖,它可以用来接住液压闭门器漏出的液压油。
8.安装完毕后,检查各固定螺钉是否紧固,不得有松动或不牢固的现象。将门开启至开门位置,检查液压闭门器的铰接转臂是否与门或门框相碰或摩擦。
9.根据需要调整液压闭门器的关门速度。通常液压闭门器有2个调速(节流阀芯.螺钉。上方的调节螺钉为1段关门速度调节螺丝,下方的调节螺丝为2段(通常是10°.关门速度调节螺丝。
液压闭门器的工作原理:
当开门时,门体带动连杆动作,并使传动齿轮转动,驱动齿条柱塞向右方移动。在柱塞右移的过程中弹簧受到压缩,右腔中的液压油也受压。柱塞左侧的单向阀球体在油压的作用下开启,右腔内的液压油经单向阀流到左腔中。当开门过程完成后,由于弹簧在开启过程中受到压缩,所积蓄的弹性势能被释放,将柱塞往左侧推,带动传动齿轮和液压闭门器连杆转动,使门关闭。
在弹簧释放过程中,由于液压闭门器左腔的液压油受到压缩,单向阀被关闭,液压油只能通过壳体与柱塞之间的缝隙流出,并经过柱塞上的小孔以及2条装有节流阀芯的流道回流到右腔。因此液压油对弹簧释放构成了阻力,即通过节流达到了缓冲的效果,使门关闭的速度得到了控制。阀体上的节流阀可以调节,可控制不同行程段的、可变化的闭门速度。尽管不同厂家生产的液压闭门器结构、尺寸有差异,但原理是相同的。
