旋转三翼门介绍:结构组成及参数计算
作者: 门道佰分佰旋转门维修 编辑: 来源: 发布日期: 2020.08.24
信息摘要:
旋转三翼门结构组成及参数计算你了解吗?旋转三翼门做为旋转门的一种门道佰分佰不但安装了很多并且到现在还为上百家客户提供者维保服务。今天就通过本…

旋转三翼门结构组成及参数计算你了解吗?旋转三翼门做为旋转门的一种门道佰分佰不但安装了很多并且到现在还为上百家客户提供者维保服务。今天就通过本文为想要选购旋转三翼门的客户介绍下它的结构组成及参数计算。

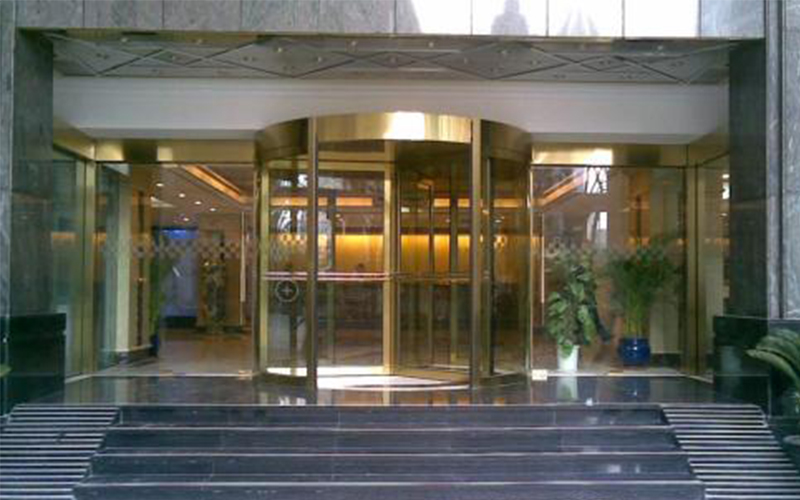

一、旋转三翼门结构组成

旋转三翼门由三大部件组成,即:固定框架、中间轴组件和旋转组件。下面将详细介绍各个组件。

旋转三翼门介绍:结构组成及参数计算

1) 固定框架:固定框架由上支撑组件及立柱、上、下码头和固定吊板组成。上支撑组件又由帽头、多个梁架、多个支撑板和托架用螺钉、螺母链接而成。立柱和上、下码头时固定框架的基础。曲壁玻璃也安装在上、下码头和立柱之间。吊顶板安装在固定框架上。

2) 旋转组件:旋转组件由闭门器、展箱、旋转吊顶和门组件组成。旋转组件用于门的开启和关闭。

3中间轴组件:中间轴组件是自动旋转门的驱动系统,是在电控系统控制下启动和关闭自动门的驱动机构。它由减速电机和驱动机构组成。

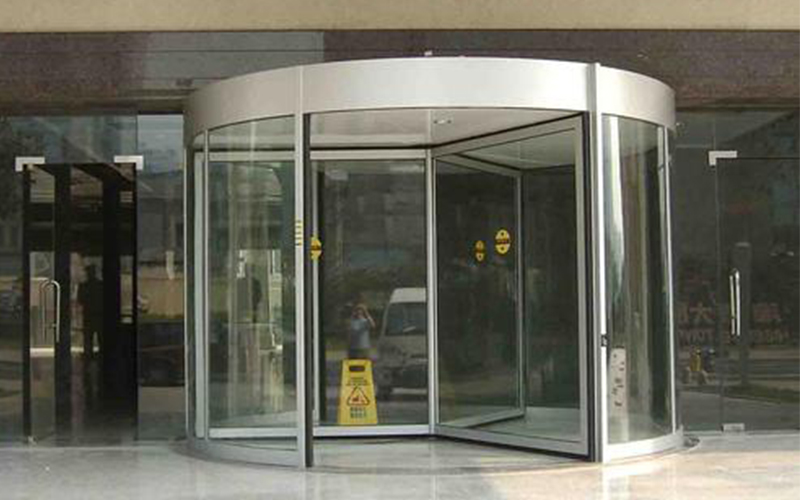

二、旋转三翼门结构参数设计计算

当设计旋转三翼门时,在已定的门内径、立柱型材尺寸、展台型材尺寸和门扇型材尺寸的情况下,可计算出旋转三翼门的外形尺寸。当为厂家规格门时,按规格尺寸加工;如不是规格尺寸时,就需重新计算。外形尺寸按以下方法确定。

旋转三翼门介绍:结构组成及参数计算

已给定的尺寸为Ф,即门的内径,要求出的尺寸时展台移交长度B和门扇宽度G。由于旋转三翼门的门扇尺寸是可以折叠的,门扇在折叠后,门扇的长度加上门扇毛刷的长度之和小于门扇旋转A点到A点的长度。

已知门内径Ф,门扇与立柱间的间隙为30mm,门扇与展台一角的间隙为30mm,展台一角与门扇转轴中间A(闭门器中间)的距离为75mm

设门扇转轴A点到A点的距离与门扇从折叠点A算起的宽度之差为A。因此,可列出以下两方程式求BG,即

2XB+75cos30°=G-75-30+A

B+G+30X2=Ф/2

式中 B——展台一角长度,mm

G——门扇宽度,mm

Ф——旋转门内径,mm

A——经验常数,考虑到门扇上的毛刷长度及折叠后要留有余量,一般取A=134mm

经整理后得

1.732B+40.9=G

B+G=Ф/2-60

就可求得

B=Ф/5.464-36.9(mm)

G=0.317Ф-23.1(mm)

门进出口宽度 W=Ф+Csin30°-Kcos30°

式中Ф——门内径,mm

C——立柱横截面长度,mm

K——立体横截面宽度一半与防碰橡胶高度之和,mm

旋转三翼门它以造型简洁,美观及经济实用广泛用于写安楼、酒店、商场、机场等各种场所,有效地起到了防风、防尘、隔音的作用,并具备了的安全,在安全防夹、防碰、调速等性能上都有优越的表现,从而使入口附近的环境变得更好,若加上展箱装置,更为建筑物锦上添花如有旋转三翼门维保维修需求可拨打400-6298400详细咨询。
