地铁屏蔽门维修之自动屏蔽门门机系统维修方法
作者: 门道佰分佰自动门维修 编辑: 来源: 发布日期: 2019.03.21
信息摘要:
自动屏蔽门门机系统是地铁屏蔽门的重要机构组成,用以实现地铁自动屏蔽门的锁紧与解锁及开门和关门动作。门机系统位于顶箱内部,由驱动装置、传动装置…

自动屏蔽门门机系统是地铁屏蔽门的重要机构组成,用以实现地铁自动屏蔽门的锁紧与解锁及开门和关门动作。门机系统位于顶箱内部,由驱动装置、传动装置、导向装置和屏蔽门锁紧装置组成。

自动屏蔽门门机系统维修方法:

屏蔽门维修工具:活动工作平台、螺丝刀、棘轮扳手等。

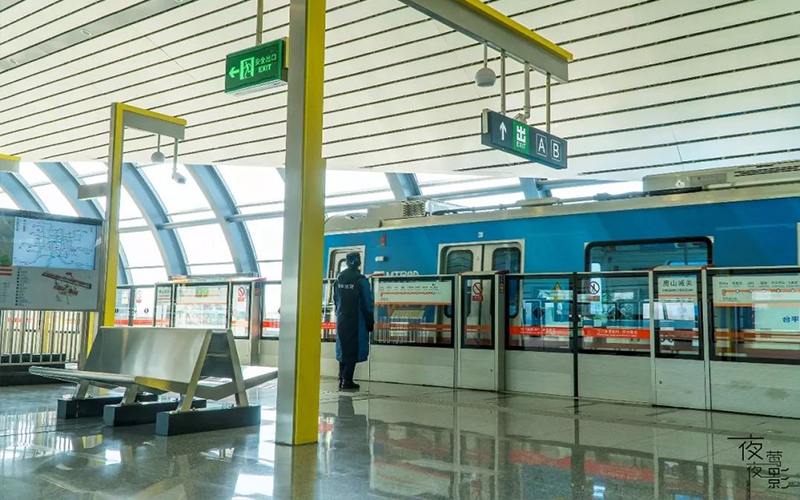

自动屏蔽门

一、驱动电机维修

1.维修项目:更换屏蔽门门驱动电机。

2.验收标准:屏蔽门开、关门动作,主控制柜的信号有效,测试屏蔽门运动轨迹符合运营要求。

3.维修程序:把接口模塊设置为隔离模式,打开顶箱维修盖板,从屏蔽门控制器(DCU)上拆除电机连接线束, 松开从动轮装置面板螺钉和调整螺栓,松脱电机固定螺钉,拆除电机装置。安装新电机,拧紧固定螺钉。将皮带挂回从动轮装置和电机装置的皮带轮上,调整皮带张力。将屏蔽门控制器(DCU)的电机连接线束接好。测试屏蔽门运动参数并调整直达到地铁屏蔽门运营要求。关闭顶箱的维修盖板。把接口模块设置为自动模式。

二、传动皮带维修

1.维修项目:更换传动皮带。

2.验收标准:屏蔽门在运行时,没有打滑及不顺畅现象。

3.维修程序:把接口模块设置为隔离模式。关闭本单元门机系统电源,打开顶箱的维修盖板。少许松开从动轮装置面板螺钉和松开调整螺栓。拆除屏蔽门皮带夹与屏蔽门吊架的连接螺栓。将旧皮带取出,并安装新皮带。 将皮带挂回从动轮装置和电机装置的皮带轮上。连接安装屏蔽门皮带夹。调整并检查皮带张力,固定从动轮装置螺钉。关闭顶箱的维修盖板。将接口模块设置为自动模式。

三、滑轮组件维修

1.维修项目:更换滑轮组件。

2.验收标准:屏蔽门在运行时,动作顺畅,运行过程中无噪音和阻力异常点。

3.维修程序:将接口模块设置为隔离模式,关闭本单元电源 ,打开顶箱的维修盖板。 拆除屏蔽门皮带夹与屏蔽门吊架的连接螺栓。 松开导轮调整螺栓,取出导轮组件。换装新的导轮组件,调整导轮调整螺栓,使其在导轨内滑行顺畅。安装屏蔽门皮带夹与屏蔽门吊架的连接螺栓。轻推屏蔽门门体,检查门体滑行是否顺畅,确保运行过程中不存在异常噪音和阻力。拧紧所有螺栓,关闭顶箱的维修盖板,将接口模块设置为自动模式。

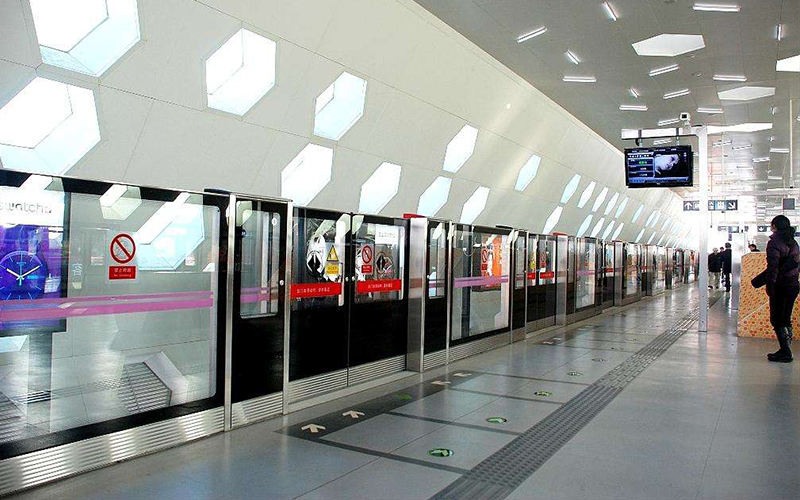

自动屏蔽门

四、电磁锁更换维修

1.维修项目:更换屏蔽门电磁锁。

2.验收标准:屏蔽门开、关顺畅,在屏蔽门关闭时有效锁紧,且门控器和各级控制盘信号有效。

3.维修程序:将接口模块设置为手动模式,断开本单元电源,打开顶箱的维修盖板。将电磁锁相关接线断开。 松开电磁锁固定螺钉,将旧电磁锁取出,并在同一位置上更换新的电磁锁。拧紧电磁锁固定螺钉,检查、调整电磁锁底部与锁扣之间的距离在3mm 左右。插接电磁锁与门控器的接线端子。用手动解锁装置测试手动解锁性能,用就地控制盒测试屏蔽门工作状态确认满足地弹门屏蔽门运营要求。关闭顶箱的维修盖板,将接口模块设置为自动模式。

北京门道佰分佰工程技术有限公司一家专注于自动门售后服务的品牌公司,本公司可提供:自动门维修,自动门保养,自动门升级等服务,根据客户需求提供定制自动门维保服务。可维修的自动门有:屏蔽门,平移门,旋转门,速通门,闸机等。服务热线:  400-6298-400
