自动门防夹保护装置安装说明(二合一传感器与辅助光线传感器)
作者: 门道佰分佰 编辑: 自动门升级 来源: 门道佰分佰 发布日期: 2020.12.28
信息摘要:
一、自动门二合一复合型传感器安装说明:该款自动门传感器(雷达)为复合型传感器,所以叫自动门二合一复合型传感器,集成了微波和红外两种技术,从而…

一、自动门二合一复合型传感器安装说明:

该款自动门传感器(雷达)为复合型传感器,所以叫自动门二合一复合型传感器,集成了微波和红外两种技术,从而实现自动门的感应开启和安全保护两个功能,所以安装此复合型传感器即可不用安装自动门辅助光线传感器辅助光线传感器(安全电眼)(安全电眼)。安装方法看下图:

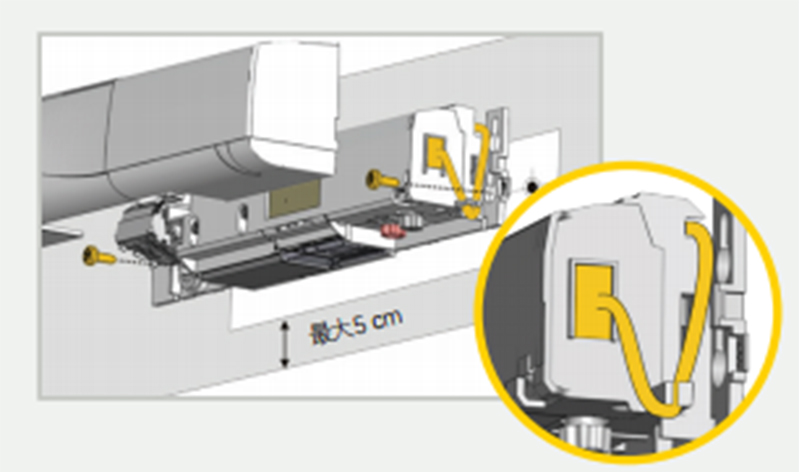

自动门二合一复合型传感器安装说明

固定孔与ACTIV8兼容

二、自动门辅助光线传感器(安全电眼)安装说明:

【注意】在安装自动门时,为了防止自动门体夹人。

1.在边框上开设预埋孔,孔的位置注意要使传感器辅助光线传感器(安全电眼)镜面保持在同一平面上。

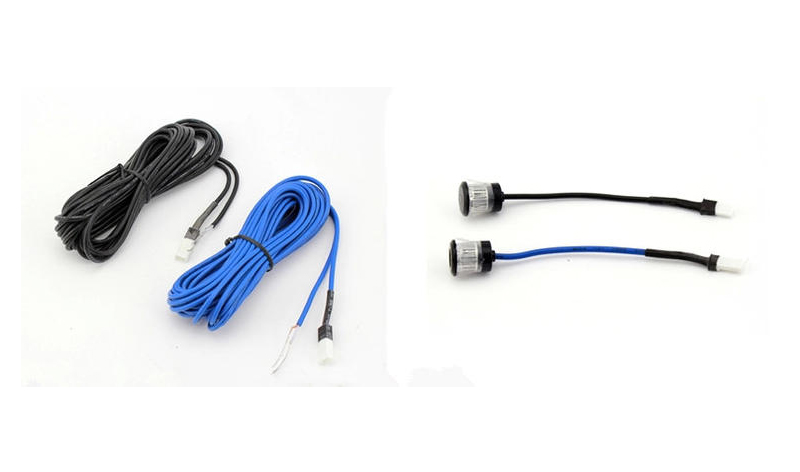

2.辅助光线传感器(安全电眼)的外尺寸

预埋孔尺寸φ12毫米

设置高度  使用一套时600毫米

                 使用二套时300900毫米

自动门辅助光线传感器(安全电眼)安装说明

【注意】设置距离请保持在6米以内,否则有可能会使门体处于常开的状态。

3.预埋孔加工后,务必清理表面毛刺、粉尘等。

【注意】如果传感器辅助光线传感器(安全电眼)固定时,是倾斜状态,会造成光线无法进入受光辅助光线传感器(安全电眼),会导致门体处于常开状态。

4.在足够长的线上拴上重物,使其从发动机箱落入边框,再将其从预埋孔中拉出。

5.将辅助光线传感器(安全电眼)连接导线固定于引出线上,并将辅助光线传感器连接导线接入边框内。

6.将辅助光线传感器(安全电眼)软线提升到发动机箱内。

7.辅助光线传感器(安全电眼)确实埋入预埋孔内。

【注意】如辅助光线传感器(安全电眼)处于倾斜状态,光线无法进入正常受光辅助光线传感器(安全电眼),会使门处于常开状态。
