自动两翼不锈钢旋转门维修方法与配置清单
作者: 门道佰分佰北京不锈钢旋转门维修 编辑: 来源: 发布日期: 2020.07.08
信息摘要:
自动两翼不锈钢旋转门即在中间设置一个自动平移门或手动平开门。自动两翼不锈钢旋转门的停门位置有两个,一个是门体与感应门入口平面平行,中间的自动…

自动两翼不锈钢旋转门即在中间设置一个自动平移门或手动平开门。自动两翼不锈钢旋转门的停门位置有两个,一个是门体与感应门入口平面平行,中间的自动平移门或手动平开门可直接使用;另一个是门体与入口平面垂直,门体两端的圆弧将自动两翼不锈钢旋转门的两个开口同时封住,在冬季可获得好的密封隔热效果。那么你知道自动两翼不锈钢旋转门的维修方法吗?今天门道佰分佰就先为大家介绍下自动两翼不锈钢旋转门的配置清单,在了解配置清单后,大家就可以更好的知道我们所讲的自动两翼不锈钢旋转门维修方法了。有需求可以拨打北京门道佰分佰公司旋转门维修电话:400-6298400

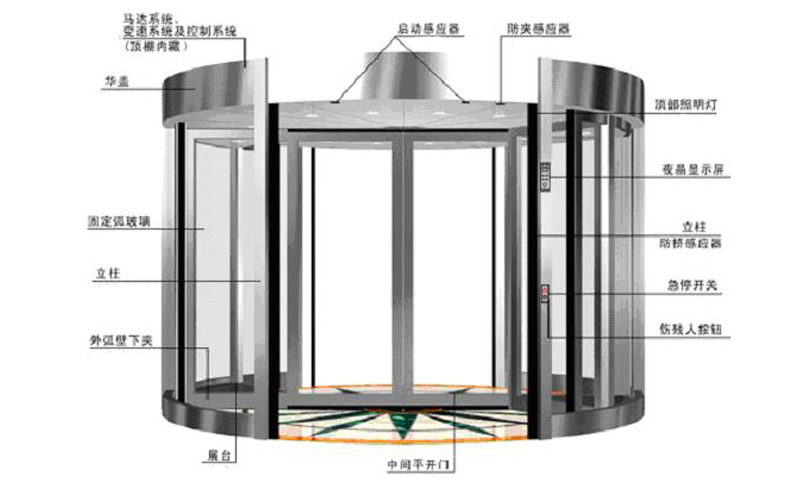

自动两翼不锈钢旋转门配置清单:

自动两翼不锈钢旋转门配置清单

一、自动两翼不锈钢旋转门控制系统、驱动系统

1.自动两翼不锈钢旋转门驱动电机,提供门体旋转动力一般2台

2.自动两翼不锈钢旋转门减速器2台,用于驱动电机减速。

3.自动两翼不锈钢旋转门制动器1套。

4.主控 PLC 可编程系统(程序处理器)1台。

5.导电滑环1套,固定信号转换成旋转信号。

6.制动电阻1套,用于消耗制动产生的瞬时电能。

7.变频控制器1台,用于运行速度调节。

8.人机界面(触摸屏)1部。

二、雷达及安全装置:

1.自动两翼不锈钢旋转门探测雷达,探测是否有行人通过转门4部。

2.平移门探测雷达,探测是否有行人通过转门2部。

3.固定红外防夹传感器,出入口右立柱上方非接触防夹2部。

4.旋转红外防夹传感器,旋转翼右上方非接触式防夹2部。

5.红外线安全防撞电子眼,自动两翼不锈钢旋转门内侧非接触式防撞停止2部。

6.红外线安全防撞控制器,防撞感应器的控制系统1部。

7.红外线安全减速电子眼,自动两翼不锈钢旋转门内侧非接触式防撞减速2部。

8.红外线安全减速控制器,减速感应器的控制系统1部。

9.平移门防夹感应器,与安全停止电子眼共用2部。

10.固定红外防夹传感器,出口右立柱非接触防夹2部。

11.固定红外防夹传感器,入口右立柱非接触防夹2部。

12.旋转红外防夹传感器,旋转翼下方防夹脚传感器2部(老旧自动旋转门需重新加装)。

13.防夹传感器,出入口右立柱左侧接触式防夹2部。

14.防碰传感器,旋转翼右侧接触式防碰2部。

15.位置传感器,控制自动两翼不锈钢旋转门的多种状态位置4部。

16.紧急停止按钮,特殊情况下自动两翼不锈钢旋转门立刻停止1部。

17.残疾人按钮,按下后自动两翼不锈钢旋转门慢速旋转一周2部。

门道佰分佰提醒:上述配件数量可根据客户情况增加。

三、电气类辅件:

1 .AMP 接插件(小),AMP 线缆与各传感器连接。

2. AMP 接插件(大),AMP 线缆连接配电箱。

3.继电器,负载的安全转换。

4 .LED 节能灯。

注意:根据实际情况确定数量。

四、框架结构

1.自动两翼不锈钢旋转门立柱型材6支。

2.自动两翼不锈钢旋转门轨道型材1套。

3.自动两翼不锈钢旋转门内圆弧型材1套。

4.自动两翼不锈钢旋转门门翼型材1套。

5.自动两翼不锈钢旋转门下圆弧型材1套。

6.主承重梁1套。

7.万向传动总成,动力传输、同心轴角度补偿2套。

8.自动两翼不锈钢旋转门中间()轴总成1.

9.承重轮轴承总成12套。

五、机械类附件:

1.天花板1套。

2.承重轮,承载自动两翼不锈钢旋转门重量及驱动自动两翼不锈钢旋转门6套。

3.连接螺栓32支。

4.化学锚栓6支。

5.防夹胶条8根。

6.密封毛刷,门扇周边装密封1套。

7.密封胶条1套。

8.外弧玻璃8块。

9.展箱玻璃6块。

10.门扇玻璃6块。

了解更多产品内容

上述自动两翼不锈钢旋转门配置清单所列旋转门配件门道佰分佰均可提供原厂供应商配件,购买电话:400-6298400

在大家了解了自动两翼不锈钢旋转门配置后,你将会对下面介绍的自动两翼不锈钢旋转门配置清单维修方法有更直观的了解,下面就跟随门道佰分佰来看看吧。

门体上方有故障显示灯,根据故障灯ABCDEF的不同变化来分析故障:

自动两翼不锈钢旋转门维修方法

1)A灯亮时,此时表明自动两翼不锈钢旋转门的内外侧急停按钮被启动,造成自动两翼不锈钢旋转门不能运行,顺时针扭动按钮解锁,便可排除故障。

2)B灯亮时,可查看红外防夹传感器是否有异物被传感器探测到,同时还要检查立柱橡胶防夹传感

3)F灯亮时,红外对射防撞功能启动,此时自动两翼不锈钢旋转门不能旋转运行。出现此故障时应检查两侧红外对射传感器是否有异物遮挡,还是因门体有了变化造成两红外对射传感器不能准确地发射接收。

4)当使用自动两翼不锈钢旋转门中间推拉门的功能时(包括三个功能),如果此时的功能开关设置在能进、能出的位置上,推拉门能打开,但关不上,此时故障灯DF会亮,可检查推拉红外对射传感器是否准确地发射与接收,当推拉门关闭时DF等会熄灭。

5)当故障灯三组跳动闪亮,此时表明为市电没有供给,自动两翼不锈钢旋转门会自动找到推拉门位置,此时执行平移门功能。
