翼闸常见故障及检测修理方法
作者: 门道佰分佰翼闸修理 编辑: 翼闸维修 来源: 门道佰分佰 发布日期: 2020.10.30
信息摘要:
翼闸,为通道管理设备之一具有快速打开、方便管理等特点,主要用于人行通道管理,随着时代发展翼闸使用广泛,新使用翼闸的客户越来越多。门道佰分佰就…

翼闸,为通道管理设备之一具有快速打开、方便管理等特点,主要用于人行通道管理,随着时代发展翼闸使用广泛,新使用翼闸的客户越来越多。门道佰分佰就广大客户对翼闸故障问题进行了总结,总结了本篇翼闸常见故障及检测修理方法的文章,希望对大家有所帮助。

一、翼闸常见故障及检测修理方法:

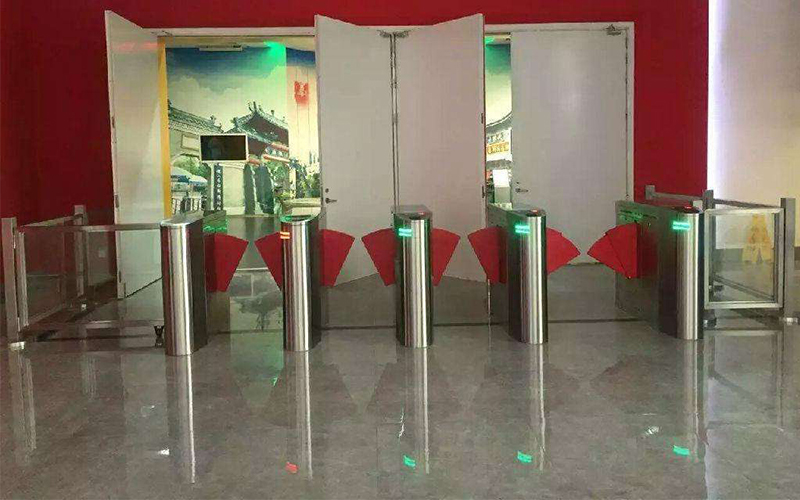

翼闸常见故障及检测修理方法

1.故障问题一上电后挡臂来回转动或开闸后不限位:

1)测试霍尔开关:

A、检察零位、开到位的霍尔开关是否供电;

B、进入调试菜单P00,推动定位凸轮和挡板使磁铁靠近零位霍尔开关和开到位霍尔开关,指示灯会变亮,靠近零位霍尔开关时主板上的L5指示灯会变亮,否则霍尔开关已损坏;

2)检查霍尔开关与主板的连线是否连接可靠;

3)霍尔开关和连线都正常则主板损坏。

2.故障问题二给有效开闸信号后翼闸无动作:

1)主板指示灯正常,当给有效开闸信号时,L7或者L8指示灯间断闪烁、方向指示板会变成绿色箭头(这里包含2个不同方向的信号),翼闸无动作:

检测方法:检测PX接线端的PCPD的输出电压(AC18V),检测F23A)保险管是否熔断;如正常,检测DX接线端的MAMB两端是否有电压输出(DC24V),如有输出,检测电机连线有无脱焊;电机是否损坏;

2)主板指示灯均不亮,LED数码管无显示:

检测方法:检测PX接线端的 PAPB的电压输出(AC12V);检测 F12A)保险管是否熔断。如以上都正常,判断主板损坏;

3、故障问题三翼闸开闸后不复位或一开到位后立即复位:

当行人通行过后翼闸不立即复位,延时一段时间后翼闸才处于锁死状态或一开到位后立即复位:

检测方法:首先检测圆柱型光电开关及是否对通;有信号输出时主板上的L2L4指示灯会变亮,否则主板损坏;检查主板参数设置P08是否设置成带记忆;

4、故障问题四断电后翼闸不动作:

1)检测干电池的电压(不低于DC9V);

2)检查线路是否松动或脱焊,检测电源板的CON1端子的MAMB两端子的电压输出(DC12V),否则电源板损坏。

5、故障问题五断电后挡板不限位及上电后挡板不停运动:

1)检测干电池的电压(不低于DC9V);

2)检查线路是否松动或脱焊,检测电源板的CON1端子的MAMB两端子的电压输出(DC12V),否则电源板损坏;

3)分别检测零位、开到位霍尔开关及主板。

6、故障问题六联机使用时一隔断圆柱型光电开关就开闸:

1)检查联机线是否没有一一对应相连接;

2)检查主板的菜单功能设置,P04菜单设置功能选择(详细情况请参照菜单调试说明进行,还可拨打400-6298400联系门道佰分佰工程师进行处理)。

二、翼闸配件介绍:在了解完上面翼闸的常见故障及检测修理方法,你是否对上述的配件不是很了解呢?下面门道佰分佰为大家介绍一下上述所讲到的翼闸配件。

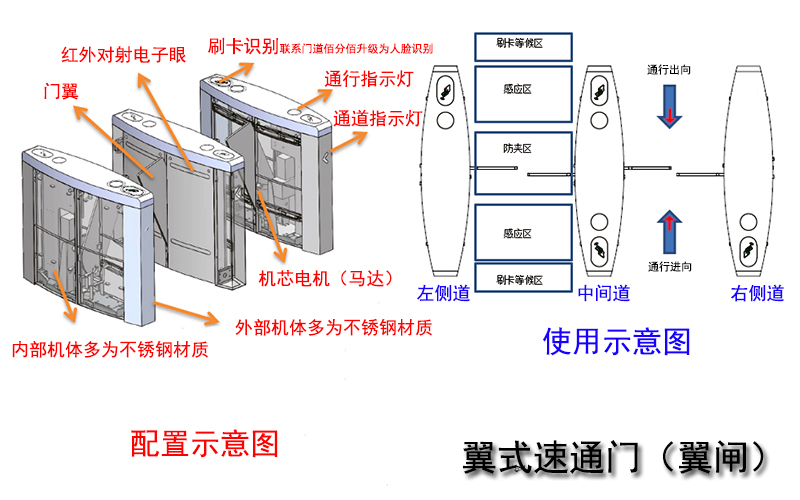

翼式配件配置

1、霍尔开关:电感应式接近开关,通过感应磁铁来输出信号。有2线电源输入(棕色:+12V、蓝色:GND)和1线信号输出(黑线:+12V),感应到磁场时有信号输出指示灯变亮。

2、翼闸电机:直流减速电机,正常工作时空载电流为300mA左右,负载电流小于1.2A

3、翼闸电源板:新式翼闸电源板可实现翼闸的断电自动打开的功能。

4、圆柱型光电开关:由发射端和接收端组成,发射端有2线电源输入(棕色:+12V、蓝色:GND),供电正常指示灯常亮;接收端有2线电源输入(棕色:+12V、蓝色:GND)和1线信号输出(黑线:+12V),对通时无信号输出、隔断时有信号输出指示灯变亮。
