感应玻璃门控制器安装操作指南
作者: 门道佰分佰自动门维修 编辑: 来源: 发布日期: 2019.11.22
信息摘要:
感应玻璃门分为无框感应玻璃门和有框感应玻璃门,该门型内部配件众多有电机、控制器,电源、挂轮组件等等。今天门道佰分佰就针对感应玻璃门控制器这一…

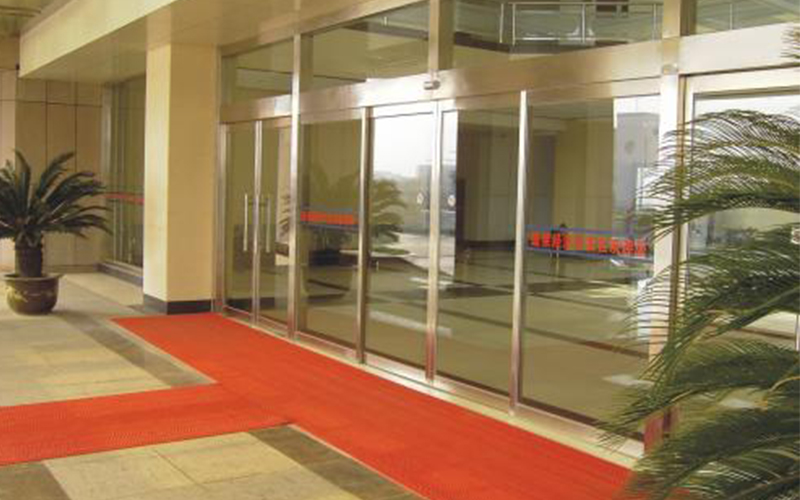

感应玻璃门分为无框感应玻璃门和有框感应玻璃门,该门型内部配件众多有电机、控制器,电源、挂轮组件等等。今天门道佰分佰就针对感应玻璃门控制器这一配件进行一下安装操作讲解。

感应玻璃门控制器安装操作指南

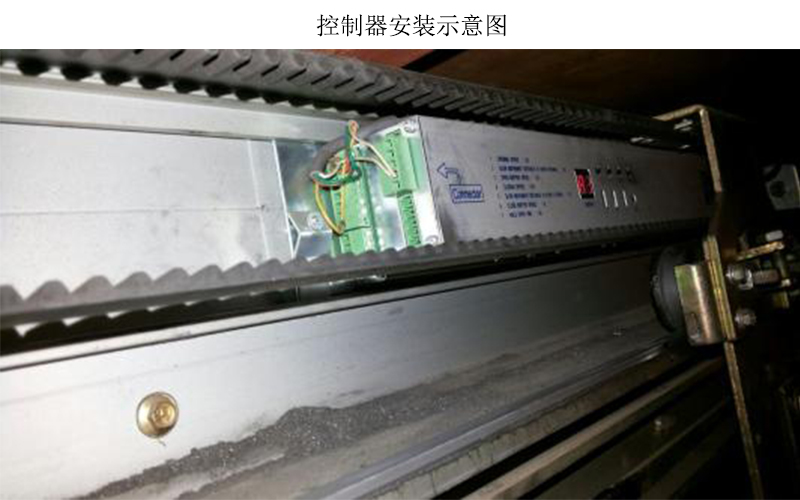

一、感应玻璃门控制器安装方法

安装应由门道佰分佰按照说明书的要求正确进行,私自安装可能会出现问题。供电和电动机电源线应选用直径不小于1.5mm2的铜芯护套电缆,其它控制电缆应选用导线截面不小于0.5mm2的铜芯电缆。电源火线接控制器L端,零线接控制器N端。面内保险应采用520毫米/6安培的快速熔断器。严禁将机内保险作为直接短路使用。感应玻璃门的门电机应连接到机器的P1端子排。警报应连接到机器中的P4终端行。其他基本控制线应连接到机器的P2端子排。安装接线时,应按产品所附接线图正确连接。

特别要注意的是,低压控制线不应与高压端子相连,高压控制线不应与低压端子相连。控制器的接线安装应遵守电气安全操作规程的有关规定。控制器的安装位置根据用户的具体情况选择挂在有五个磁场干扰的墙上。安装高度距地面不小于1.2米。电缆应沿墙壁固定牢固。通电前应彻底检查所有安装工作,确认无误后方可送试验机。探头安装在室外适当高度,角度可调。

2

二、感应玻璃门控制器操作方法:

1.操作感应玻璃门开关的手动控制:接通电源后,控制器应显示在数字显示窗口的中间,即控制器的待机状态。控制器面板上的四个键是门、停止、打开和报警。按开门或关门键时,显示窗应分别显示HE。此时门机拖动门体移动,此时控制器有低频声音。当门运动时,当限位开关动作或自动延迟动作时,门自动停止运动。此时,感应玻璃门低频声音停止响起。从打开切换到关闭或从关闭切换到打开时,要按下停止键才能进行切换。

2.感应玻璃门开关遥控:遥控器的一把钥匙对应手动开关的打开,B钥匙对应手动开关的停止,C钥匙对应手动开关的关闭,D钥匙对应手动开关的报警功能。使用时,按遥控器相应功能键约1-0.5s,手动控制操作过程,门体按设定功能移动或停止。遥控器的控制距离受电磁场、遥控器电池电压和气候变化的影响是一种常见的现象。使用横拉杆天线可以增加控制距离。
