自动旋转门以旧换新定制后,自动旋转门安装过程介绍

一、安装流程

1.工艺流程弹线、找规矩,2.安装支架及装轴定位,3.安装门扇,4.手动调试,5.安装控制系统,6.通电调试运行,7.安装饰面板、收边。

二、具体安装方法

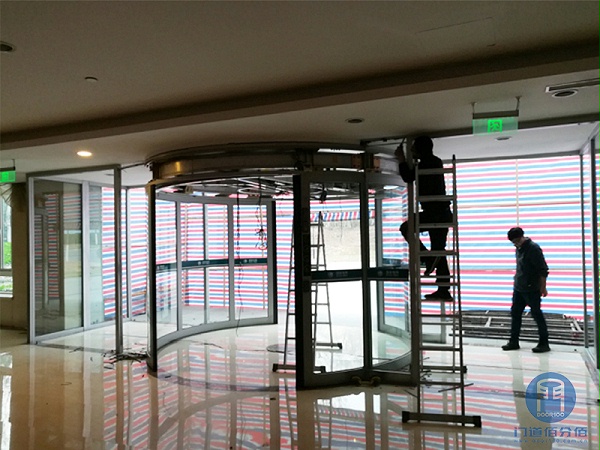

门道佰分佰旋转门安装

1)弹线、找规矩:根据图纸结合旋转门的实际尺寸,以建筑轴线为准,找出门中间位置,并在中间位置弹好十字控制线。以楼层标高控制线为基准,控制门的安装高度。

2)安装支架及装轴定位 :

①安装支架时,应根据门的左右、前后位置尺寸,将支架与顶板的预埋件固定,并使其水平。

②装轴定位:先安装转轴,固定底座,底座下面须垫实,防止因下沉影响门扇转动。然后临时点焊上轴承座,并使转轴垂直于地面。底座与上部轴承中间须在同一垂直线上。检查符合要求后,先将上部轴承座焊牢,再用混凝土固定底座。

3)安装门顶与转壁:安装时,先安装上圆门顶,再安装转壁,转壁做临时固定,以便调整其与门扇的间隙。

4)安装门扇:四扇门扇应保持夹角90度,三扇门扇应保持夹角120度,且上下要留出一定宽度的间隙。安装门扇时,按组装说明顺序组装,并吊直找正。组装时,所有可调整部件的螺钉均拧紧到80%,其他螺钉紧固牢固,以便调试。门扇安装后利用调整螺钉适当调整转壁与门扇之间的间隙,并用尼龙毛条密封。

5)手动调试:门体全部组装完毕后,进行手动旋转,调整各部件,使门体达到旋转平稳、力度均匀、缝隙一致、无卡阻、无噪声后,将所有螺钉逐个紧固。紧固完后再进行试转,满足要求后,手动调试完成。

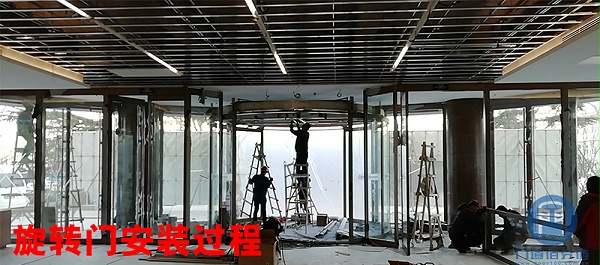

门道佰分佰旋转门安装

6)安装控制系统:手动调试完成后,按照组装图要求的位置、尺寸,将控制器安装到主控指箱内,把动作感应器安装在旋转门进、出口的门框上槛或吊顶内,在门入口的立框上安装防挤压感应器,在门扇的顶部安装红外线防碰撞感应器。各控制器件安装就位后,固定牢固。

7)通电调试运行:控制系统安装完成,检查各个接线准确无误后,进行通电试运行按产品说明进行调试,一般调试分三步进行。

三、调试旋转门

1、调整旋转速度,使正常速度和慢速符合要求。

2、调整紧急疏散、伤残人用慢速开关、急停开关、照明灯等。高端门窗使其各部分动作正常、功能满足要求。

3、调试感应系统,调整动作感应器,使行人接近入口范伟,门扇开始旋转,离开出口后延迟一定时间停止(延迟时间按产品说明书设定);

4、调整防挤压感应器,使门扇与入口门柱间有人时,门立即停止转动,防止夹伤行人;

5、调整门扇顶部的红外线防碰、撞感应器,使门扇在距人体到达一定距离时(距人体的距离按产品说明书设定,一般不大于100mm),立即停止转动;感应系统调试时应注意各感应区域范伟的调整,应严格按设计或产品说明书要求进行设定,范伟太大易造成误动作,太小易造成动作迟缓或不动作。

四、完成旋转门安装

门道佰分佰拥有几十人技术人员,可提供旋转门拆装旋转门以旧换新定制服务。与宁波智汇门道为合作单位,全部原厂供应商配件。咨询热线:400-6298-400
