自动套叠门(重叠自动门)的组成与安装

自动套叠门也叫重叠自动门,作为平移自动门的延伸,它可以同时启动四个门。可选择单开或者双开,优点是将充分利用门洞三分之二的通行宽度,在不增加门洞开启宽度的前提下,通道宽度比普通自动平移门大1.5倍。下面门道佰分佰就给大家介绍一下自动套叠门的组成与安装,如有自动套叠门购买需求或自动套叠门维修需求可拨打400-6298400电联门道佰分佰。

一、自动套叠门组成介绍:

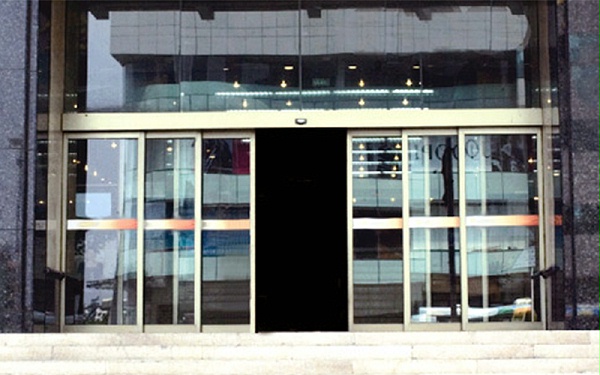

自动套叠门(重叠自动门)的组成与安装

1.自动套叠门皮带张紧轮模块:皮带挂在皮带张紧轮上,该模块配备了调理皮带张力的组织

2.主动门传动机箱导轨:一般用高强度、耐磨铝材制成

3.自动套叠门吊件模块:用于自动套叠门的门体吊挂,本模块上装有导轮,可以在主动门机箱导轨上挪动。

4.自动套叠门止位器:避免吊夹在导轨上挪动时,移出导轨。

5.自动套叠门操控器模块:接纳启动传感器或许其它信号开关的检测信号,驱动马达,操控门体装置适宜的方法运动。

6.自动套叠门电机模块:电机用来传动齿轮箱体系用来减速,然后驱动皮带。

7.自动套叠门皮带模块:将电机模块的转变变为往复运动。选用特别资料工艺的齿形皮带,弹性性小,不受温度影响,传递效率高,所以不必因皮带弹性做调整。

二、自动套叠门安装步骤:

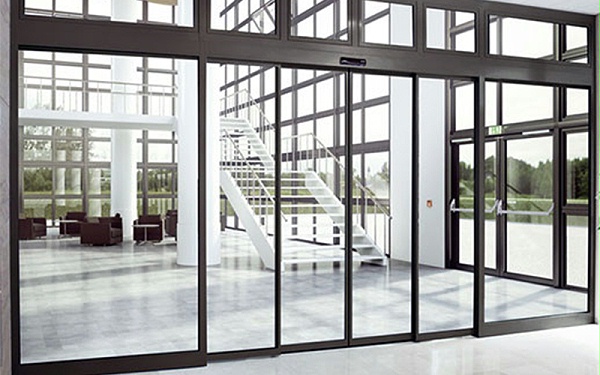

自动套叠门(重叠自动门)的组成与安装

1、轨道的固定:保证轨道水平、牢固、稳定。

2、玻璃吊架、滑轮安装:

3、玻璃吊夹两侧均匀安装,并且保证螺丝拧紧。

4、挂上吊轮,装好门扇皮带、拧紧尾轮螺丝 绷紧皮带。

5、将门扇挂入轨道,来回滑动检测是否顺畅。

6、固定好马达、控制器、主尾轮皮带。

7、将重叠门扇均匀分布,确定开启位置将皮带用配套卡口固定牢固。

8装好启动感应器、防撞条、启动电源,在进行调试。

三、自动套叠门安装注意事项:

自动套叠门上部钢横梁安装是安装过程中的重要环节,装有机械装置和电控装置的机箱固定在其上,故要求钢梁及钢梁与洞侧连接有一定的强度、刚度和稳定性。如前期施工图中设计深度不足,主体结构施工中须与设计人员联系落实。钢横梁两端连接预埋件应可靠地锚固在钢筋砼构件中。

对于装有导向性下轨道的自动套叠门宜在地坪施工时抄平划线,在自动套叠门下轨道位置准确地预埋木枋,并注意木枋长度大于开启门宽的2倍,不宜采用后剔槽的方式,以保证槽口质量及下轨与地坪交接处美观。
