正确安装提升门步骤详解
作者: 门道佰分佰 编辑: 门道佰分佰 来源: 门道佰分佰 发布日期: 2022.05.20
信息摘要:
提升门作为工业门的一种,在安装提升门上很有讲究。在本文中门道佰分佰具体提升门安装步骤和提升门安装注意事项两个部分给大家详细介绍一下提升门是如…

提升门作为工业门的一种,在安装提升门上很有讲究。在本文中门道佰分佰具体提升门安装步骤和提升门安装注意事项两个部分给大家详细介绍一下提升门是如何安装的。

门道佰分佰维修就是快

一、提升门安装步骤:

步骤1、提升门钢架安装:用标准规格的钢架立于洞口的两侧,保证钢架的垂直度和水平度,然后用10M10×110㎜的膨胀螺栓固定到墙壁上,保证每个点能承受1000N的垂直拉力而不脱落、不松动,并注意避开轨道固定件的安装位置。

步骤2、提升门轨道安装:根据提升门的门板宽度和高度确定两轨道固定件的位置并用水平管测水平,再用M8×41㎜的方头螺钉固定。

步骤3、提升门扭簧安装:将扭簧中心支架、尼龙胶圈固定法兰、与门体重量相匹配的扭簧、锁紧法兰、绕线轮、轴承支架按顺序(分清左右侧)套在镀锌钢管上,并注意各零部件是否安装正确。

步骤4、提升门门板的安装:将底密封条放到底门板的底部,并用M4×16㎜或M6.4×16㎜的自攻钉将其从背面固定到门板上。

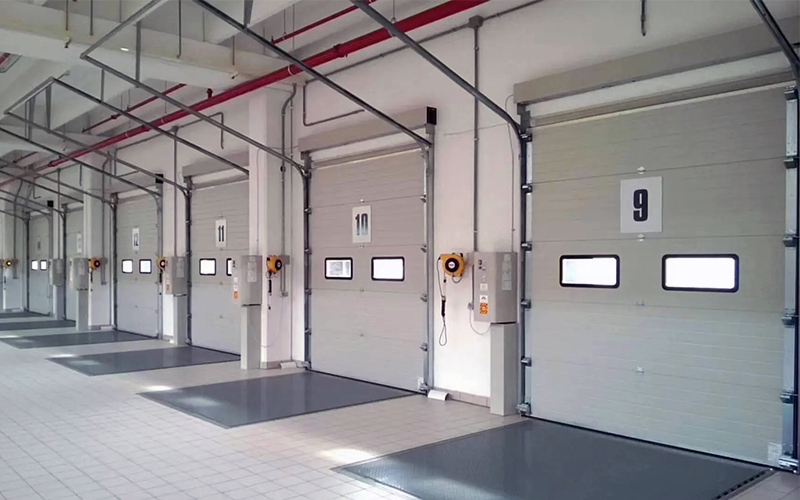

正确安装提升门步骤详解

步骤5、提升门安装调整:用手将提升门升降数次,观察门体运行是否平稳,扭簧的力量是否适当,然后做具体调整并紧固各连接部分的螺丝。

步骤6、提升门电机安装:将链盒与电机连接并固定。将链盒前端的U形架固定到扭簧中心支架上面的木板上并居中,连接链盒。用带眼角钢做成“∏”支架,下端与电机用M8连接固定,上端用两个M8×70㎜的膨胀螺栓固定到天棚上。用M6.4×16㎜的自攻钉将钩座固定到顶门板顶部的中间位置上,连接钩子。接上电源,观察电机的运行情况,调整上下行程。

步骤7、提升门布线:用φ1.0线径的白色护套线,从电机尾部的电动开关接线端子中引出,顺着电机吊架布到洞口左侧距地面1.2m处,每隔500㎜钉一个线卡子,然后接上手动开关。布线要横平竖直,既美观又合理。

步骤8、提升门提手安装:提手应安装在底门板上,左右居中,横向中心线与方格的下端边缘线对齐。

步骤9、提升门锁安装:锁眼应用专门的开孔器,开在从下往上数的第三块门板的中心位置,安装时锁槽一律向下,背帽拧紧。

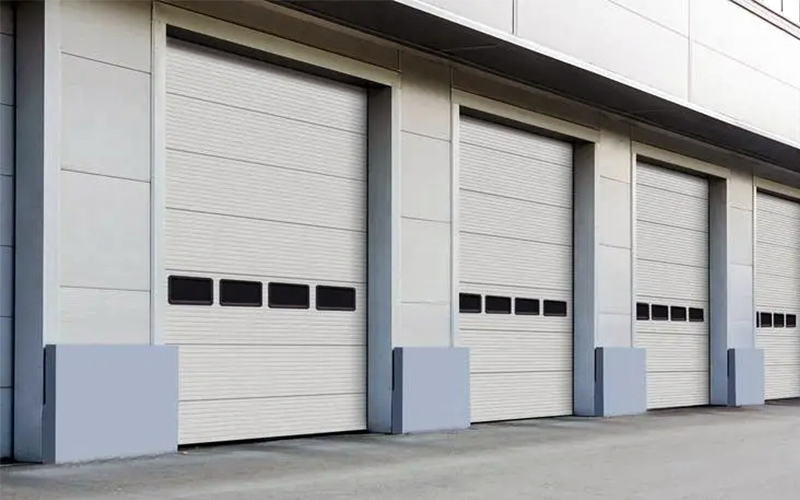

正确安装提升门步骤详解

二、提升门安装注意

注意1、控制系统的调整:在正常情况下不用去调整,保持出厂设定为好,若是要调整的请按实际需要调整。在调整前请用手推动门体动扇多次以保证门体可以平滑的开关。根据门的开门方向设定左右切换开关。当是双开门时,开关设定在右。设定其感应方式,当开关右侧时,设定为初次感应方式,在左侧时,为二次感应方式。当门处于关闭状态后才能打开电源开关。

注意2、门体吊挂的安装:安装时应使吊架装置的滑轮中心与工业门的门体处于平行状态,否则会缩短滑轮的寿命。吊挂装置的滑轮需要安装在工业门的动力梁上,安装时请勿损坏动力梁内其他部件及导轨,否则会造成部件故障或发出噪音、异常声音等。

注意3、限位装置安装:拧松限位器的安装螺栓,把限位器装置嵌入到动力梁的导轨上。首先移动门体确定门体的开闭位置,然后确定限位器的位置。在设定限位器装置的位置时,应该确保吊挂装置碰到限位器的胶垫后即停止,然后用六角扳手拧紧其安装螺栓。
