自动三翼旋转门配置清单
作者: 门道佰分佰 编辑: 门道佰分佰 来源: 门道佰分佰 发布日期: 2021.12.10
信息摘要:
自动三翼旋转门由三大部件组成,即:固定框架、中间轴组件和旋转组件。其有很多机械电器配件配置组成,在前面的两翼自动旋转门配置清单及功能介绍一文…

自动三翼旋转门由三大部件组成,即:固定框架、中间轴组件和旋转组件。其有很多机械电器配件配置组成,在前面的两翼自动旋转门配置清单及功能介绍一文中门道佰分佰给大家介绍了两翼自动旋转门的配置,下面门道佰分佰还将给大家介绍一下自动三翼旋转门配置。下文中介绍的三翼自动旋转门各种配置门道佰分佰均可提供,还可提供整门设计安装服务,如有需求可拨打400-6298400咨询。

自动三翼旋转门配置清单

自动三翼旋转门配置清单之自动三翼旋转门控制系统

1.自动三翼旋转门主控制器1可编程控制系统

2.功能控制模块1,自动三翼旋转门的功能控制调节板

3.自动三翼旋转门电机1,220V52Hz370W自动三翼旋转门正常运行提供动力。

4.减速器1可变速装置

5.制动装置1,一般与电机合为一体(抱刹上锁)

6.变频调节器1调节自动三翼旋转门速度

7.导电滑环1,自动三翼旋转门各种信号传输。

8.智能液晶显示屏1人机界面,操作自动三翼旋转门各种功能

9.故障诊断模块1各种自动三翼旋转门正常和非正常故障自我诊断并显示故障代码。

10.精确定位器3,自动三翼旋转门编码准确停位及运转控制用

11.急停装置2,一般安装于自动三翼旋转门出入口右侧立柱

12.残障装置2,一般安装于自动三翼旋转门出入口右侧立柱

13.动作感应装置2,一般为红外线自动运转传感器

14.门页防碰装置3接触式感应器

15.防夹感应装置2接触式感应器。拨打400-6298400联系门道佰分佰升级为激光扫描传感器。激光扫描传感器(选配)代替传统防夹防撞装置电子控制,物体靠近激光扫描安全防夹装置的感应区域时控制两翼自动旋转门紧急停止,保障通行人员安全。

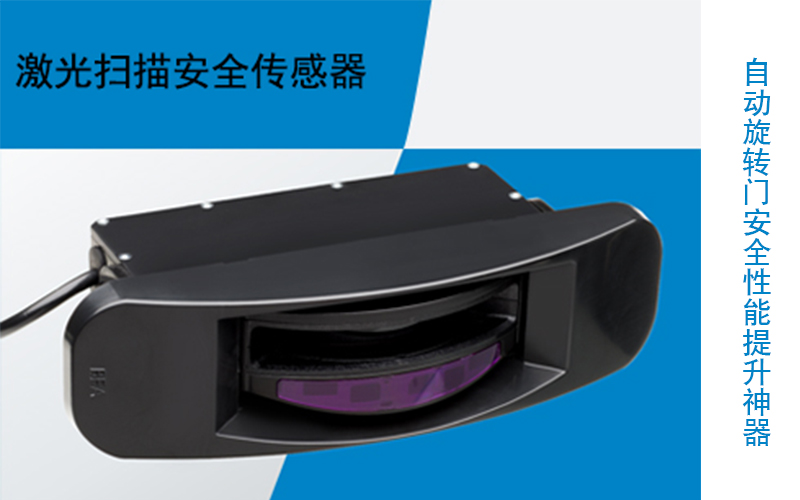

自动三翼旋转门配置清单之激光扫描传感器

自动三翼旋转门配置清单之自动三翼旋转门线缆

1.液晶专用缆线,标配15米左右。

2.三芯信号专用缆线,标配25米左右。

3.五芯信号专用缆线,标配20左右。

自动三翼旋转门配置清单之门体部分

1.华盖3专用铝型材制成。

2.立柱6专用铝型材制成。

3.自动三翼旋转门门扉3专用铝型材制成。

4.曲壁外框4专用铝型材制成。

5.展箱1专用铝型材制成。无展箱旋转门无此项。

6.支撑承重梁1铝型材钢构制成。

7.氟碳喷涂1,自动三翼旋转门门体表面处理,此项可根据客户选择不同的门体表面处理工艺。

8.下支撑装置1精密五金加工件

9.上支撑装置1精密五金加工件

10.机械转动装置1精密五金加工件

11.铝板天花1铝塑复合板,颜色材质可选

12.顶部密封板1环保装饰板

13.密封毛刷9天然羊毛或马毛等材质可选。

14.防撞胶条5天然橡胶制成。

15.密封胶条1天然橡胶制成。

16.曲壁玻璃4,8mm透明钢化玻璃,规格可选。

17.内页玻璃3,6mm透明钢化玻璃,规格可选。

18.天花石英射灯6-10安装于自动三翼旋转门吊顶

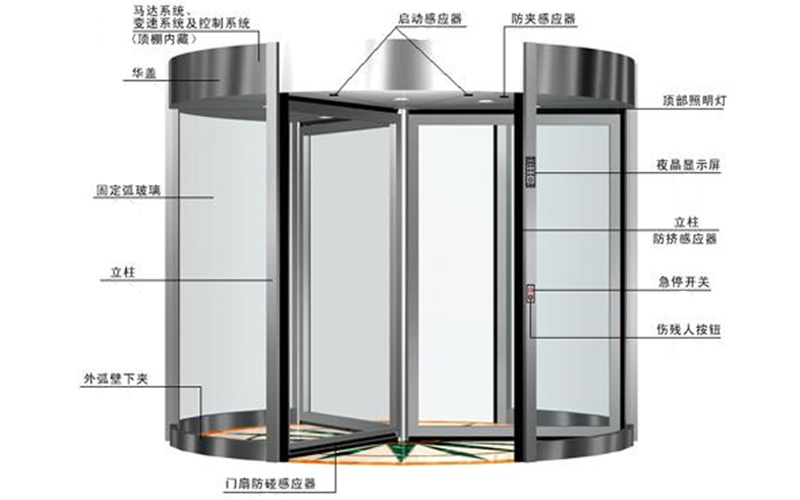

自动三翼旋转门配置清单之配置示意图

自动三翼旋转门配置清单之可选件

1.远程控制系统1用于远程控制,检修,维护

2.后备电源(供停电时使用)1

3.消防中控装置1与楼宇火警信号相连,提供发生火警时紧急开门等功能。

4.磁卡识别系统1,门道佰分佰可提供各种门禁升级。

5.激光扫描传感器2套,代替传统防夹防撞装置电子控制,物体靠近激光扫描安全防夹装置的感应区域时控制两翼自动旋转门紧急停止,保障通行人员安全。
