圆弧形自动门组成构造介绍
作者: 门道佰分佰 编辑: 弧形自动门维修 来源: 门道佰分佰 发布日期: 2021.03.17
信息摘要:

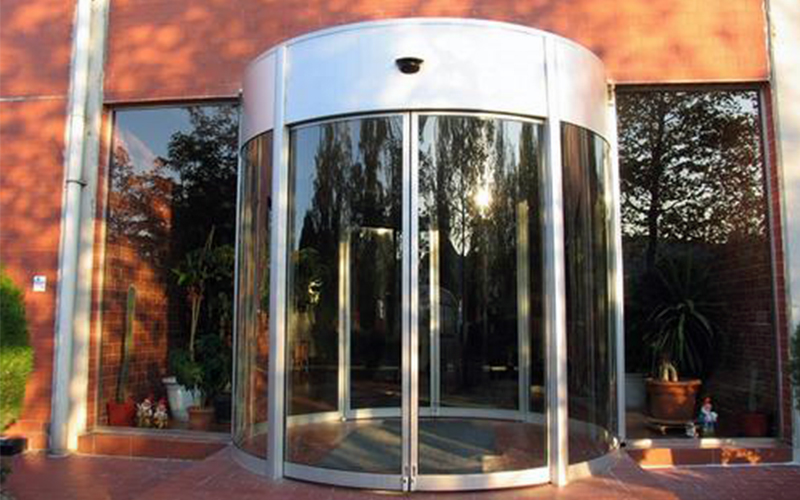

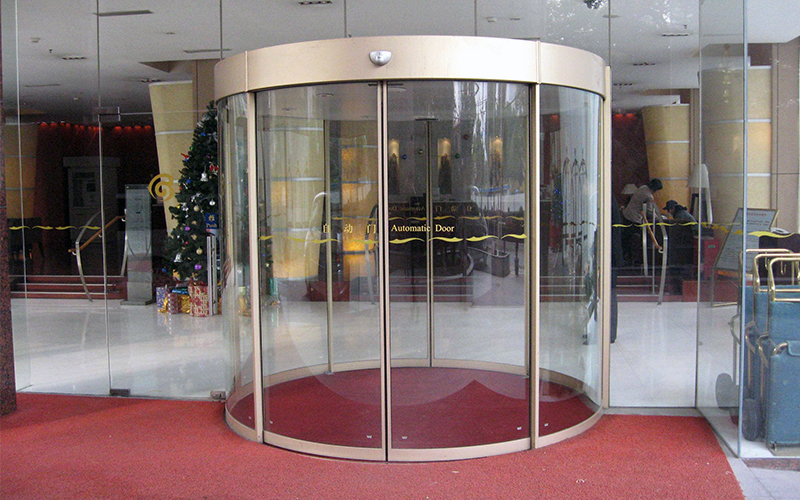

圆弧形自动门是弧形自动门的一种,对比平移形自动门圆弧形自动门拥有优美柔和的弧线外观在配上晶莹通透的玻璃门扇,使其外观特殊、豪华气派,在酒店、…

圆弧形自动门是弧形自动门的一种,对比平移形自动门圆弧形自动门拥有优美柔和的弧线外观在配上晶莹通透的玻璃门扇,使其外观特殊、豪华气派,在酒店、银行、写字楼等场所广泛应用。这么好的圆弧形自动门你是否知道其组成构造是怎么样的呢?今天就跟随门道佰分佰来看一看吧!

一、圆弧形自动门有几种电机结构:

1.圆形双开门双向滑动弧形门一台电机,电机在右方。

2.圆形双开门双向滑动弧形门一台电机,电机在左方。

3.圆形双开门双向滑动弧形门两台电机,电机在左方和右方各一台。

4.圆形单开门单相滑动弧形门一台电机。

5.圆形双开门双向滑动弧形门,电机在左方和右方各一台。

圆弧形自动门组成构造介绍

二、圆弧形自动门的机械结构:

圆弧形自动门的特点是门体为圆弧形,门体沿圆弧形轨道运动。门体框架部分与小直径旋转门相同,自动门的驱动机构与商用平滑自动门原理相同,但是运动轨迹是圆弧形。

圆弧新自动门的机构结构主要有三部分:

       驱动机构、门扇和固定框架。圆弧形自动门的电控部分主要有传感器和控制器。

2圆弧形自动门组成构造介绍

三、圆弧形自动门的驱动结构:

圆弧形自动门驱动机构的控制可使快速而平稳地运动,一般都是采用一台电机同时带动两扇门同步开闭,用同步带可带动左扇门和右扇门同时运动,结构简单、维修简便。由于同步带的张紧轮的轴采用了滚珠轴承,而且滚轮与同步带接触面处涂有一层聚酯橡胶,因此驱动结构的运行中噪音很低。

电机及与其相连的同步轮装到6mmX50mm扁钢上,用两个M8螺钉固定,惰轮组件固定到惰轮固定板上,惰轮固定板再用两个M8螺钉固定到6mmX50mm扁钢上。皮带张紧轮固定在滚轮固定板上,滚轮固定板与张紧轮支托焊接在一起,用两个M8螺钉将张紧轮支托固定到6mmX50mm扁钢上。控制器也是用控制器固定板固定在扁钢上,端子板、开门止动器和电源开关都固定在驱动机构上。安装同步带到主动轮、藏金轮和惰轮上。
