详解旋转两翼自动门组成,日常维护使用注意事项
作者: 门道佰分佰 编辑: 门道佰分佰 来源: 门道佰分佰 发布日期: 2021.03.04
信息摘要:
虽然旋转两翼自动门品牌众多有带展箱的不带展箱的,但是其组成就是有所不同但也不会有太大的出入。今天门道佰分佰就通过本文给大家详细介绍下旋转两翼…

虽然旋转两翼自动门品牌众多有带展箱的不带展箱的,但是其组成就是有所不同但也不会有太大的出入。今天门道佰分佰就通过本文给大家详细介绍下旋转两翼自动门是由哪些旋转门配件组成的,其在安装完毕后日常维护使用时又有哪些注意事项。

详解旋转两翼自动门组成,日常维护使用注意事项

一、本文中涉及到的缩写名词解释如下:

SRB 门柱防夹安全感应胶条

SRT 门翼防撞安全感应胶条

HBS 门扇防撞感应器

EBS 防撞感应器

PCB 印刷电路板

PIR 感应式红外线运动探测器

SLM 滑行门类型机构

PLC 可编程控制器

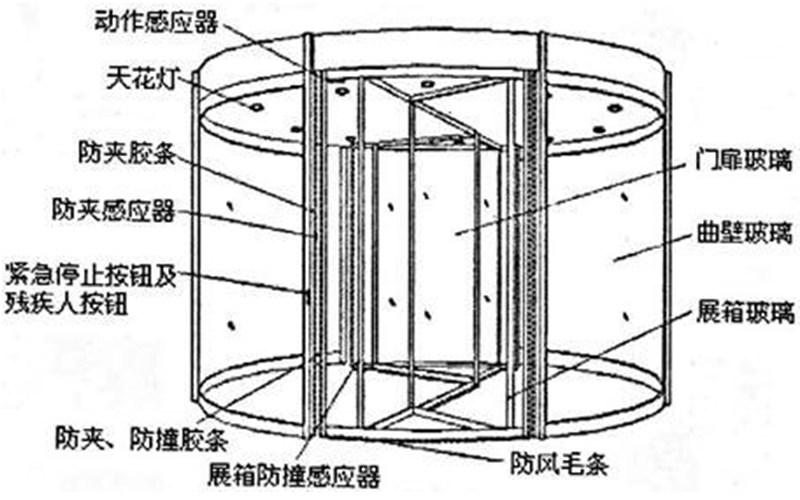

二、旋转两翼自动门组成:

详解旋转两翼自动门组成,日常维护使用注意事项

1. 电磁装置

旋转两翼自动门变频驱动电机内装备有电磁止动装置。这个装置可以由控制面板上的钥匙开关“1”和急停按钮来控制。 旋转两翼自动门在止动装置工作时锁紧(钥匙开关1置于“0”位时)。这个装置在断电时自动放开。

2.驱动系统

旋转两翼自动门的驱动依靠两个三相变频电动机带动均衡传动。 驱动系统的控制是依靠PLC(可编程控制器)和变频器来进行的。

3.中间自动平滑门系统:

旋转两翼自动门中间平滑门是由直流电动机(200W)来驱动的,平滑门是由一个微处理器来控制的。整个装置的电源供给情况:200-240V50/60Hz0.8kw16A慢速保险(空气开关)。

4.感应式红外线运动探测器(PIR

感应式红外线运动探测器运用感应式红外线光波探测走进门里的行人。它把信号传送到控制系统,控制系统使门以正常速度转动或打开平滑门。感应式红外线运动探测器安装在出入口上方的围板上。每一个探测器具有一个发光二极管,它们的功能是:亮(绿)此时PIR 正常工作但没有探测到行人 亮(红)此时PIR 探测到行人

5.控制系统:

A.主控制箱控制箱装在旋转部分的框架上。

B.电源供给控制板电源控制板装在固定部分的框架上。

C.P.C.B平滑门(SLM 平滑门的主控制板安装在平滑门的机电梁下。

D.主控制面板主控制面板安装在门内侧立柱侧面,安装在外侧门柱也可以。

6.安全系统:

A.门柱防夹安全感应胶条(SRB:

四个门边柱装有安全胶条。其中有两个安全胶条是被动的,入口右侧的那两个是主动的(内装有骨节式感应器)。当主动安全胶条接触到物体而变形时门就会立刻停止。

B.防撞感应器(EBS:

旋转两翼自动门转动部分上装有防撞感应器。在任何位置当防撞感应器感应到人或物体的时候会使门立刻停止。

C.门扇防撞感应器(HBS:

旋转两翼自动门中间的平滑门和展箱的前面装有两个水平感应器。水平感应器由一个发射器和一个接收器组成。它们装在相对应的位置。当门框上部的水平感应器感应到人或物体时门就会减速;当门框下部的水平感应器感应到人或物体时门就会停止。门框上部的水平感应器也同时作为平滑门的防夹安全设备。

D.门翼防撞感应胶条(SRT:

在旋转部分门翼两侧的垂直边各装有一条安全胶条。其中两条是被动的,旋转方向前的感应胶条是主动的(内装有骨节感应器)。当主动安全胶条接触到人或物体而变形时门就会停止。

E.残疾人按钮:

在入口处的门边装有残疾人(特需)按钮。按下此按钮可以使门慢速旋转40秒,以方便特需人群通过。

F.急停按钮:

急停按钮安装在入口门边立柱上和主动安全防撞感应器在一起。 如果有人按下急停按钮门就会立刻停止并可使用手动转动。

三、日常维护使用注意事项

1.因此旋转两翼自动门的旋转部分由六只橡塑轮悬挂组成。如长时间不转动或外界气温较低时,会造成悬挂轮不同程度的变形,再转动时会产生滚动噪音,故要求旋转两翼自动门每天须进行运行保养,每24小时应保证不低于6小时的正常转动运行,避免影响旋转两翼自动门正常使用。

2.带展箱的旋转两翼自动门转动部分提供了两个展示箱,每个展示箱的载重量应小25kg,且应注意均匀放置和不要放置潮湿物品。

3.在进行旋转两翼自动门本身及上部的清洁工作时,注意水不要进入旋转两翼自动门门顶内,水会造成门顶内的电气部件损坏。须用水清洁时,请务必进行防护防止进水。

4.建议旋转两翼自动门正常使用后,在旋转两翼自动门的通透玻璃上贴饰防护腰线,以防止您的财产及人员受到意外的伤害。
