详解感应门、旋转门门区如何测量与记录
作者: 门道佰分佰自动门维修 编辑: 来源: 发布日期: 2019.11.18
信息摘要:
在对感应门或者旋转门进行维修、升级和依旧换新时,经常要对其进行测量。准确的进行测量才能保证不管是维修、升级和以旧换新都能正常完成,不会出现门…

在对感应门或者旋转门进行维修、升级和依旧换新时,经常要对其进行测量。准确的进行测量才能保证不管是维修、升级和以旧换新都能正常完成,不会出现门维修不好、装不上等情况。下面就跟随门道佰分佰去看看如何测量感应门、旋转门门区吧。

详解感应门、旋转门门区如何测量与记录

一、测量方法

1.目测

2.询问

3.照相

二、测量工具

盒尺

三、测量记录方法和内容

相对测量来说,测量记录更重要。要想做好测量记录,就要会手绘门区建筑平面图、手绘各种门的简图,同时要懂得对建筑物的描述能力,这样才能对感应门、旋转门门区进行全面测量记录

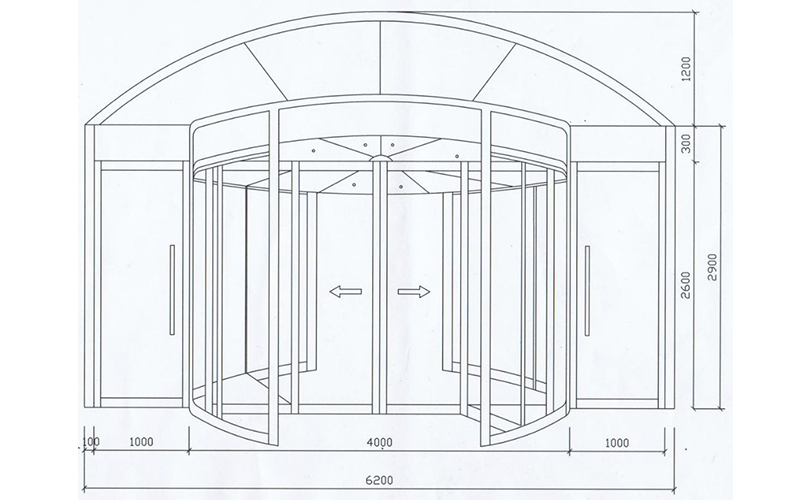

旋转门门区测量尺寸图

A.门洞测量

1)目测

1.朝向

2.外墙形式:玻璃幕墙、铝塑板幕墙、大理石幕墙、马赛克墙面、大理石与玻璃幕墙混合墙面、玻璃幕与铝塑板混合墙面等

3.外墙颜色

4.项目性质:新建还是改造

5.整个工程施工进度:设计阶段、打地基阶段、楼体结构完成、室内外装修阶段、门洞周边及地面未精装修、门洞已精装修等

6.是否有雨蓬及雨蓬能否为门区防雨

7.有台阶吗

8.门前是否有车道

2)询问

1.大楼性质:酒店、办公楼、机场、商场、医院等

2.甲方对门区的要求

3.工期

4.室内吊顶高度

5.门斗是否需我司做顶板

6.门洞周边精装修形式:干挂大理石、干挂大理石灌浆、湿挂大理石、包饰不锈钢、包饰铝塑板、抹灰实体结构等

7.门斗内是否有热风机

3)照相

1.建筑物全景

2.门洞全景

3.局部放大

4)尺寸测量

1.洞口宽度(需测上、中、下三点)

2.洞口高度(需测左、中、右三点)

3.两侧柱子截面尺寸

4.洞口两侧墙体厚度

5.室内吊顶高度

6.梁的截面尺寸及其与两侧柱子的相对位置

B.测量记录

1)门区平面草图

1.门区平面图主要表达门区建筑平面结构,为门型搭配、合理选择通道、避免死角及通道不畅等提供设计依据;

2.门区平面图应包括实际的平面结构图,洞口尺寸,结构柱与墙体尺寸及其相对位置尺寸;

3.门区平面图应涉及的范围:宽度——洞口宽+左右各2

4.室内外方向——从门洞中心各廷伸3

2)门区方案简图

    此图中应能表达出门型搭配,单道双道;可用文字配合说明

3)原有门简图(改造门区时才有)

4)照片

用数码相机将现场门洞记录下来,用电子邮件的形式传至设计部。

5)文字记录

将目测与询问的结果用文字记录下来传达给设计部。

C.门区测量注意事项

1.测量记录要清晰

2.测量记录可用文字与简图表达

3.必须有门区平面草图。

4.洞口的尺寸测量时一定要准确,因为门尺寸是根据洞口定的尺寸来订做 的,一旦尺寸量的不准确,门就会不合适,给安装造成一定的麻烦。
