十字转门、全高转闸安装手册
作者: 门道佰分佰 编辑: 门道佰分佰 来源: 门道佰分佰 发布日期: 2021.08.05
信息摘要:
十字转门、全高转闸作为闸机的一种,虽然同为闸机但是在安装上与摆闸、翼闸、三辊闸这些闸机类型有所不同。那么十字转门、全高转闸安装有什么讲究呢?…

十字转门、全高转闸作为闸机的一种,虽然同为闸机但是在安装上与摆闸、翼闸、三辊闸这些闸机类型有所不同。那么十字转门、全高转闸安装有什么讲究呢?下面跟随门道佰分佰来看看吧!

一、安装工具包(客户自己安装需自备)

包括:锤子、活动扳手、六角扳手一套、大小十字一自螺丝刀各一个,一般安装以上工具即可,再根据实际安装场所增加其它安装工具。

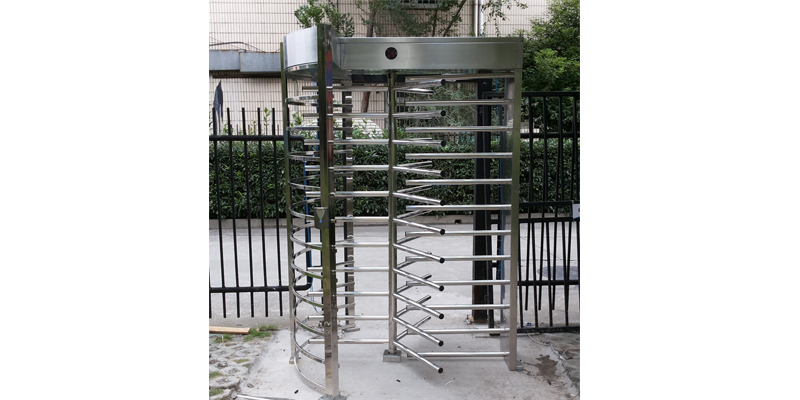

十字转门、全高转闸安装手册

二、安装步骤

请参照以下步骤:

单通道:

1.竖起A并上好螺丝。

2. 固定DB,上好螺丝。

3 .固定AB,上好牌螺丝。

4 .安装好C部分到B,完成整个安装过程。

5. 要确保整个机器水平,如有必要可适量加垫片。

双通道:

1确认3的位置并固定好。

2确认24的在合适的位置,使6能和2,3,4组装起来。

3固定1,5,6,完成双通道闸门的安装。

4要确保整个机器水平,如有必要可适量加垫片。

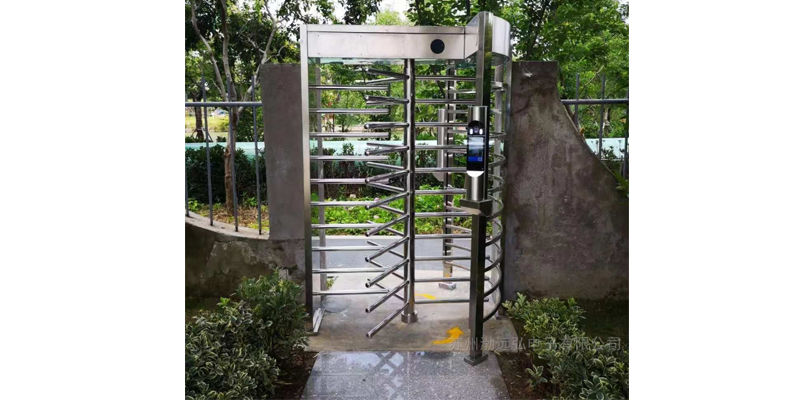

十字转门、全高转闸安装手册

三、安装注意事项

1.机芯箱

为了方便机芯箱安装和后期维护,安装地点从地面到房屋顶板至少需2600mm高。

2.布线

导线管从地面通向DB531,主要接电源线和控制线或数据线

注意: 所有的从顶到地的空管都能用来走线,在方便连控制板的地方接布线。

3.地下布线

布线之前,请对照布线图核实实地情况。我们推荐用直径20mm的金属线布在地面50mm一下,这主要用来防水。

需要两根导线管分别给电源线和控制信号线用,而且这两种线一定要分开(弱点和强电)。一个外围设备应用多芯线来连接,偏于后期维护。

所有的布线横切面至少要有0.5m㎡并在带线外预留4米以供备用。

4.安装前

检查地面是否水平、机芯箱体空间,通道宽度以及一切尺寸要求,可以参考机器尺寸图。
