速通门工作原理分析及产品结构介绍
作者: 门道佰分佰 编辑: 门道佰分佰 来源: 门道佰分佰 发布日期: 2021.06.16
信息摘要:
速通门设备配备标准的电气接口,很容易与读写系统设备集成如磁卡、条码卡、ID卡和IC卡。广泛适用于人行通道智能管理如酒店,学校,工厂,矿场,地…

速通门设备配备标准的电气接口,很容易与读写系统设备集成如磁卡、条码卡、ID卡和IC卡。广泛适用于人行通道智能管理如酒店,学校,工厂,矿场,地铁和宾馆等场所。今天门道佰分佰就为大家介绍一下速通门工作原理和结构构成。

速通门工作原理分析:

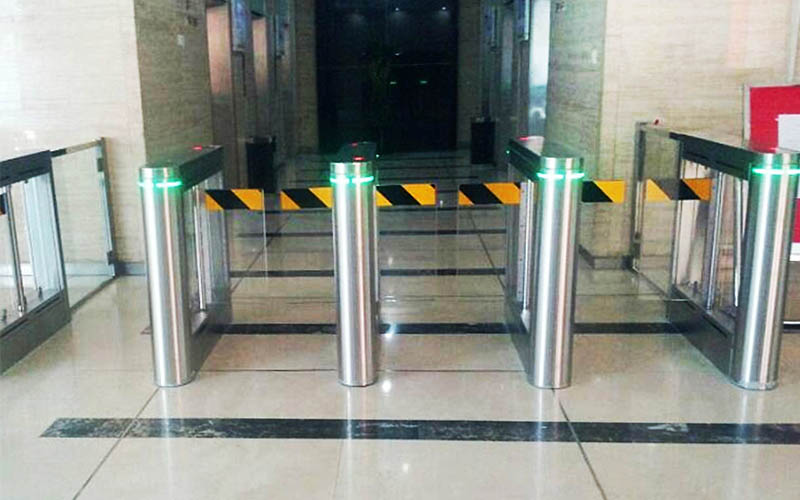

速通门工作原理分析及产品结构介绍

1)

打开电源,3秒钟后,系统进入工作模式。

2)

行人合法刷卡后,系统传输开门信号到主板上。

3)

主板从刷卡器和红外探测器接收信息和实行信号处理,然后向方向指示器,马达驱动板发送控制信号,控制指示标志从红色变成绿色。在常闭模式,他控制驱动主板区驱动马达运行和打开闸摆(在常开模式下,闸摆不需要这个动作),允许行人通行。

4)

在行人按照方向指示标志通行后,红外探测器检测到行人通过通道的全过程,并发出连续的信号到主板直到行人完全通过闸机。

5)

在行人完全通过闸机后,主板传递一个信号给计数器,在结束通行过程后计数器将自动增加1.

6)

当通过通道时,如果行人忘记刷卡,或者刷了无效的卡,系统将禁止行人通行(在常开模式下,闸摆将关闭;在常闭模式下,闸摆将不动)。同时,将触发声光报警。报警信号将不会取消直到行人撤离通道,只有再次有效刷卡后方可通行。

速通门产品结构介绍:

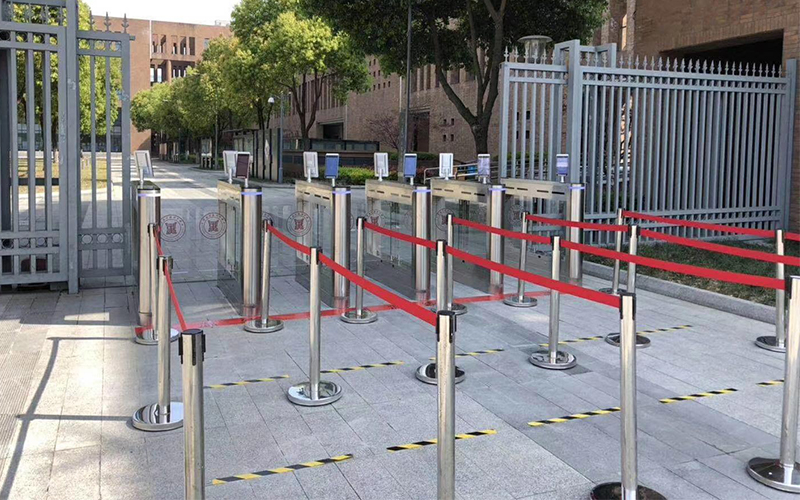

速通门工作原理分析及产品结构介绍

产品的结构主要是由机械系统和电气系统组成。

1.机械系统结构:

机械机构是由机箱和机芯组成。机箱配备计数器,方向指示装置,声光报警装置,红外检测和锁。机芯是由马达,减速器,底盘,变速器,轴承和闸摆等组成。

2.电气控制系统:

电气控制系统的构成和功能:

电气控制系统主要是由门禁系统装置(可选),主板,红外检测器,驱动板,马达组件,方向指示,计数器,报警器,声板,限位开关和开关电源,如下给出的是功能主要元件:

门禁控制装置:读取卡的信息,信号处理后,向主板发出开闸信号。

主板:是闸机的控制源头,从门禁控制器和红外探测器接收和实行信号处理,然后向方向指示器,马达驱动板,计数器和报警器发出执行指令。

红外探测器:他能检测到行人的位置,起到安全保护功能。闸机两端的检测器能够判断行人的位置,中间的检测器主要达到安全保护功能。

马达驱动板:他接收从主板发出的信号,控制开关和马达的运行,实现闸摆的开或关。

方向指示:他显示通道的当前状态,引导行人有序和安全的通行。

计数器(可选):他有效的记录从同一方向通过的行人数量。

声光报警装置(可选):非法通行时发出报警指示信号。

编码器:控制闸摆的转动位置。
