三辊闸结构解析组成说明
作者: 门道佰分佰三辊闸售后 编辑: 三辊闸维修 来源: 门道佰分佰 发布日期: 2020.11.10
信息摘要:
一、机芯类型:1、普通全自动三辊闸机芯:普通全自动三辊闸机芯是在采用电机结合异形槽轮机构的结合而实现,通行时自动向前旋转一定的角度,人轻碰闸…

一、机芯类型:

1、普通全自动三辊闸机芯:普通全自动三辊闸机芯是在采用电机结合异形槽轮机构的结合而实现,通行时自动向前旋转一定的角度,人轻碰闸杆通行。

       2、机械防减逆转三辊闸机芯:机械防减逆转三辊闸机芯是在简易电磁铁机芯的基础上改进过来的,可以实现防逆转,缓冲功能。

       3、机械简易电磁铁三辊闸机芯:机械简易电磁铁三辊闸机芯简单易用,功能简单。

4、全自动静音三辊闸机芯:全自动静音三辊闸机芯是在国外主流高速三辊闸的基础上,采用ARM控制技术,采用工业级的控制处理方式来完成的一款全新的产品,整个产品运行过程中起动与停机时都非常平稳,能快速实现制动锁合,是行业内结合多路多级传感器而实现的静音全自动三辊闸。

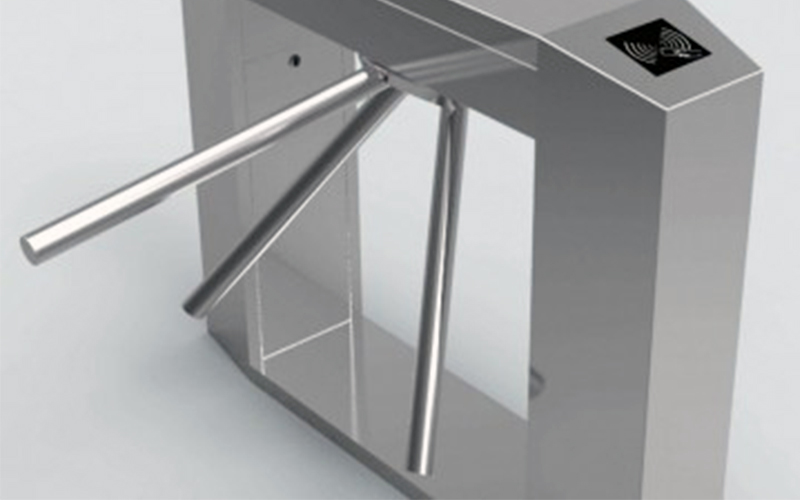

三辊闸结构解析组成说明


二、锁紧装置:

锁定动作是通过锁臂的头部卡住齿状凸轮组的牙齿而实现的。

  作为齿状凸轮组一部分的聚氨脂齿状凸轮减少了锁臂在凸轮齿上动作所产生的噪音。凸轮的轮廓使得主轴在旋转时有可能每间隔5秒被锁住。(刷卡不推杆)锁臂通过枢轴安装到底座上,而且可以通过安装在底座上的电磁铁的吸合而摆动。其中一个电磁铁锁住顺时针方向而另外一个锁住逆时针方向。

电磁铁的励磁导致锁臂移动,与凸轮齿啮合,从而阻止三辊闸朝这个方向旋转。当电磁铁掉电时,锁臂在弹簧的作用下回到原来位置,卡住凸轮。

三、反逆转装置:

  反逆转装置的功能是阻止旋转单元进行与原始方向相反的旋转。也就是说,一旦三杆臂按一个方向转动,这个装置就会阻止它作相反方向的转动。锁臂1#在电磁铁的作用下,迅速左移到极限位置,解除对齿状凸轮1#的锁定。此时锁臂2#主轴定位凸轮轴承座2#轴承座1#弹簧阻尼器行程开关齿状凸轮2#锁臂1#齿状凸轮1#电磁铁定位杆轴承图锁臂螺钉并没有动作,仍然限制了齿状凸轮2#朝相反方向的转动。

四、定位凸轮:

  定位凸轮是一个具有特殊轮廓的导轨。在导轨里,距离圆心的三个点相互间隔120度,他们对应于三杆的三个栅栏位置。这三个点由三段上升又下降的轨迹连接。

  三杆杆臂带动定位凸轮转动,驱使两个定位杆发生左右直线移动。定位杆一端连接轴承,另一端连接阻尼器(其中一个连接弹簧)

一旦轴承经过凸轮导轨的顶点,弹簧和阻尼器两者形成的压力使得旋转单元继续旋转直到三杆臂回到栅栏位置。弹簧的预紧长度可以通过螺杆来调整。

五、三杆臂(转盘):

转盘由三个螺栓安装主轴上,它由三个杆臂、三个转块和一个落杆用弹簧片组成。在不落杆的情况下,三个杆臂之间的角度均等,其中一个保持水平,起栅栏作用。

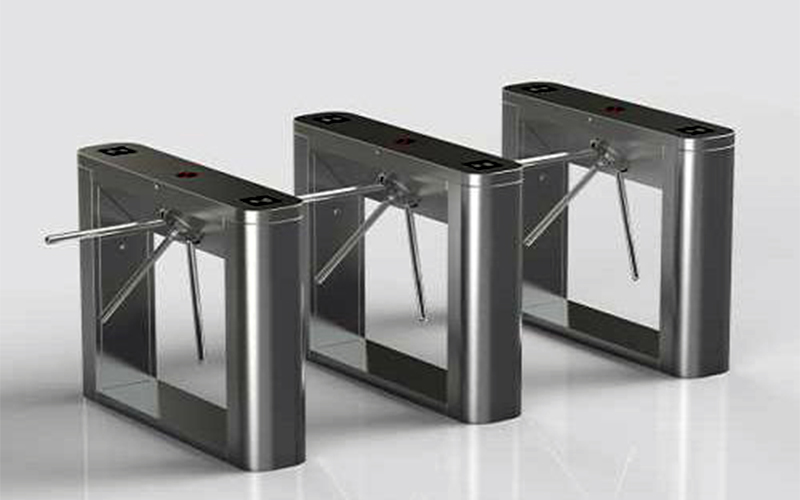

三辊闸结构解析组成说明


六、阻尼器:

  阻尼器的功能是调整弹簧力,对整个旋转过程起缓冲作用。在前一半旋转过程中(即定位凸轮中的升程),阻尼器扩张;而在后一半旋转过程中(即降程),阻尼器收缩。在整个旋转过程中,阻尼器根据旋转速度按比例地发挥缓冲作用,可以根据力的大小调节油压的刻度,1-8(由小变大、反之变小)

七、行程开关:

行程开关的功能是当闸杆旋转到一定的角度(110)后,复位器上的行程开关接触到螺钉,自动检测到一个到位信号并把此信号传送三辊闸驱动板。
