如何实现自动门防夹功能?如何安装?
作者: 门道佰分佰 编辑: 门道佰分佰 来源: 门道佰分佰 发布日期: 2021.02.04
信息摘要:
自动门防夹功能是每个安装自动门客户所关心的内容,今天门道佰分佰就给大家介绍两种自动门(自动平移门)防夹功能实现的方法。一种方法为用启动与安全…

自动门防夹功能是每个安装自动门客户所关心的内容,今天门道佰分佰就给大家介绍两种自动门(自动平移门)防夹功能实现的方法。一种方法为用启动与安全两个功能合在一起的复合型二合一传感器替代原传统启动开门传感器,另一种方法为安装防夹电子眼。

如何实现自动门防夹功能?如何安装?

一、实现自动门防夹功能之启动与安全复合型二合一传感器方案:

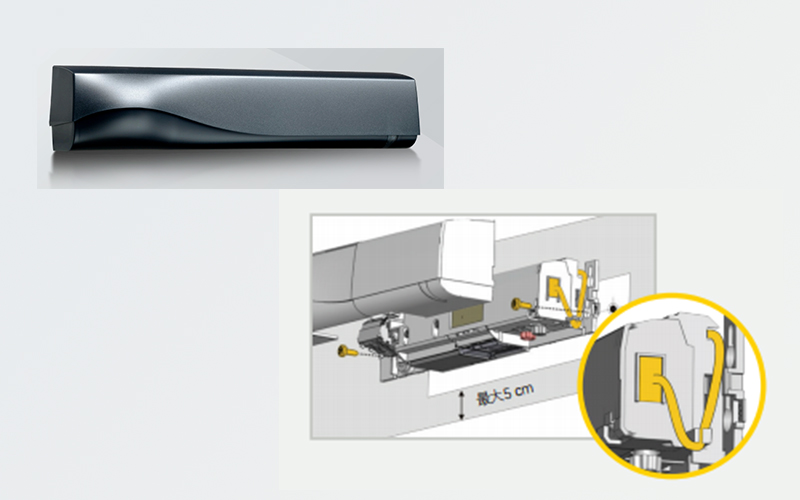

启动与安全复合型二合一传感器安装方法与普通启动传感器安装方法相似,先把底座固定好,接好线,然后把传感器安装上,拧紧螺丝即可,不同点为需要将启动与安全复合型二合一传感器的安全输入线与控制器链接。下面为安装注意事项:

实现自动门防夹功能之启动与安全复合型二合一传感器方案

       1.埋线孔上的毛刺被清理干净,当电线穿过孔时,防止软线的外壳被毛刺磨损(存在短路的风险。)

       2.禁止在安装高度超出规格范围使用(当灵敏度不够时,存在被门夹住的危险)。

       3.接线时,请在切断电源的状态下进行作业。

       4.请勿在超出规格的电源范围内使用(那样可能会引起火灾。触电的危险)。

       5.面盖安装时,不要拆下盖子的状态下使用启动与安全复合型二合一传感器。

       6.剪穿接线孔的情况下要安装在室内,复合型二合一传感器内部发生进水等现象,可能导致触电或受损的风险,可加装附件复合型二合一传感器防雨罩。

       7.根据实际进入状态,调整角度,如果角度调整不好,则没有形成有效检测区域,这样即使输入,也无法检测到,并且可能会门被击中。而且启动与安全复合型二合一传感器不但要将启动感应范围调整好,还要将安全光幕范围调整好。

二、实现自动门防夹功能之防夹电子眼方案:

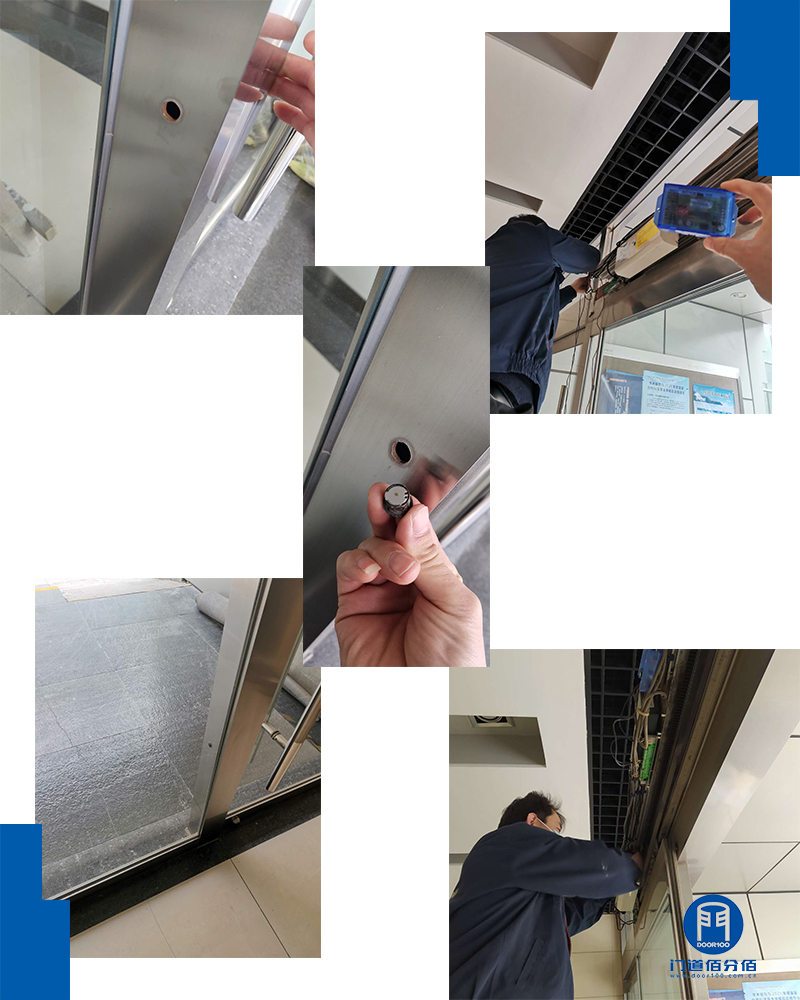

防夹电子眼也叫自动门安全电眼用于自动门(自动平移门)安全防夹,在设计和安装自动门防夹电子眼时,应考虑电眼的安装位置。一般情况下,安全电眼应设计在自动门固定门扇两侧立柱外侧(通常将活动门扇挂在内侧),以免活动门扇摆动影响安全电眼。两侧立柱尺寸较大,冲孔安装位置容易选择。如果是带边框的框式自动门,也可以安装在固定门扇的中垂框上,使相对距离较近,便于电眼对焦,但需事先考虑接线,以免活动门扇接触到外露的线条。下面为防夹电子眼安装方法与注意事项。

实现自动门防夹功能之防夹电子眼方案

1.自动门防夹电子眼通常分为蓝色、黑色(或灰色、黑色等)接线时,门道佰分佰提醒大家注意:防夹电子眼控制箱上的接线图。黑色接黑色,蓝色接接线端子,黑白线(芯线)和网络线(外线束)不能接错。

       2.安装防夹电子眼头时,钻孔孔径为13mm,对于单梁,建议安装在离地60cm的高度。对于双梁,一组安装在离地30cm处,另一组安装在离地90cm处。

       3.择单光束时,发射和接收光头要连接到8拼接终端的主收发机终端,否则,连接到二级收发机终端将导致控制失败!

       4.接受和发射的防夹电子眼眼头有一定的自动捕捉范围,但安装时要对准,以保证水平和垂直方向的一致性。

5.发射眼窝和接收眼窝之间,应注意平时不要摆放盆景或其他堆放材料,以免堵塞误操作。

6.虽然防夹电子眼具有自然光抗干扰能力,但安装时应避免防夹电子眼眼头直接与强光直接触。

7.确保安全防夹电子眼离地高度不小于20厘米.

三、两种方案对比:

安装对比:

启动与安全复合型二合一传感器方案不用在自动门门框上开孔,而自动门防夹电子眼方案需在门框两侧开孔。


性能对比:

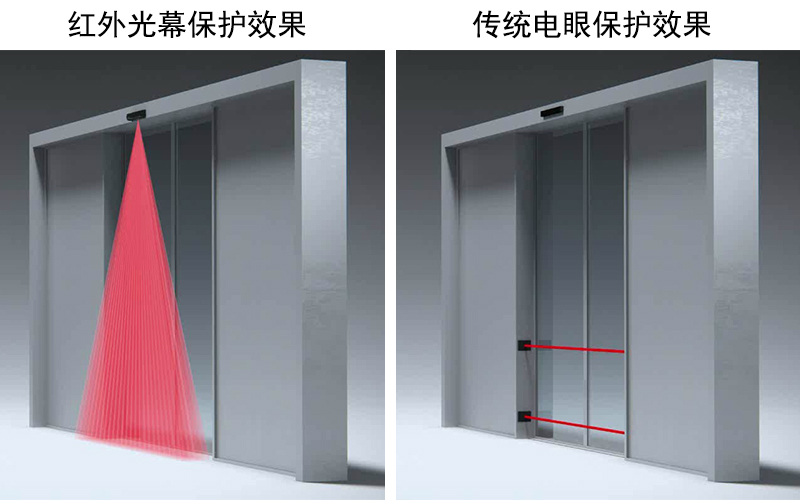

启动与安全复合型二合一传感器方案实现安全防夹功能是靠光幕实现,无防夹死角。而自动门防夹电子眼方案是靠对射光束实现,从而有防夹死角比如安装高度二十厘米那么二十厘米以下即不可检测到,就会发生夹到小孩脚或者小动物的事故。


启动与安全复合型二合一传感器和防夹电子眼对比

价格对比:

启动与安全复合型二合一传感器方案可替代传统启动传感器与防夹电子眼,即一个配件价格替代两款产品,防夹电子眼方案则是配件费用加安装费用。
