全高转闸调试说明
作者: 门道佰分佰 编辑: 门道佰分佰 来源: 门道佰分佰 发布日期: 2021.12.15
信息摘要:
全高转闸作为闸机的一种,在经过安装、维修又或者整体移动到其它地方在安装后后,都需要进行调试工作,下面门道佰分佰将对全高转闸如何调试进行说明,…

全高转闸作为闸机的一种,在经过安装、维修又或者整体移动到其它地方在安装后后,都需要进行调试工作,下面门道佰分佰将对全高转闸如何调试进行说明,希望对广大使用全高转闸的客户朋友们有所帮助。

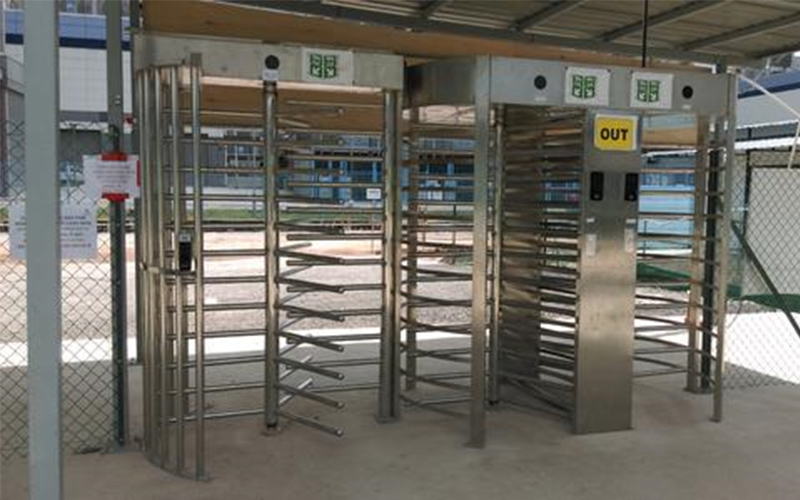

全高转闸调试说明

1.全高转闸在调试前的准备:

全高转闸设备接线图1份,待调试全高转闸一套.

2.检查全高转闸设备接线:

根据接线图检查电机的接线.确认无误后可上电调试!

3.全高转闸限位光电开关调整:

对全高转闸的光电开关进行调试,使其达到使用要求。

4.全高转闸系统功能测试

A.进向单次刷卡通行:进向刷卡后,旋转门会自动解锁,通行方向指示器变为绿色通行标志,等待行人进入.当行人进入后推动闸门转动到零位时加锁.每次通行的时间为10(此参数可由用户设定,以下均以10S为例),当超过设定的通行时间后仍无人通行,设备会自动加锁.

B.出向单次刷卡通行:出向刷卡后,旋转门会自动解锁,通行方向指示器变为绿色通行标志,等待行人进入.当行人进入后推动闸门转动到零位时加锁.每次通行的最长时间为10(此参数可由用户设定,以下均以10S为例),当超过设定的通行时间后仍无人通行,设备会自动加锁.

C.设备掉电后,备电控制板会将设备运行到解锁状态,双向均可以通行。

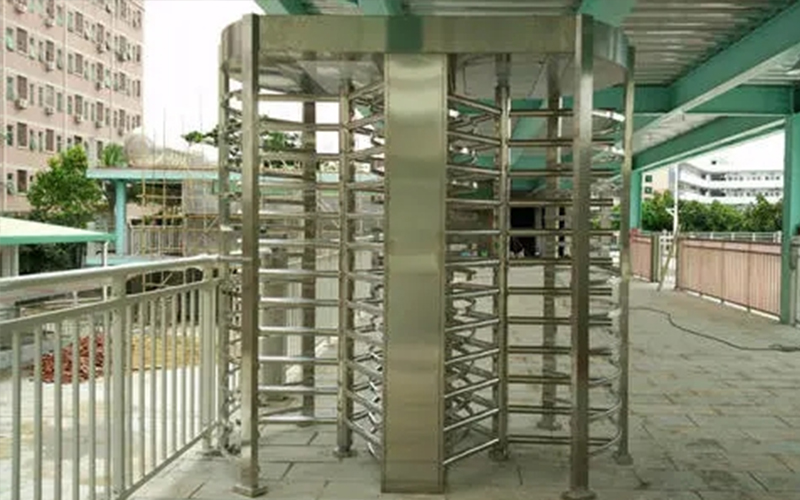

全高转闸调试说明

5.全高转闸其它功能调试:

A.系统加锁:当在加锁位置时,加解锁光电开关(双光藕小板)绿色指示灯亮,对应主控板上的GUI_R指示灯亮,表示处在加锁位置;

B.消防解锁:当设备掉电后,备电控制板会驱动电机运转到解锁位加锁位置时,此时通道应处于消防应急状态.加解锁光电开关(双光藕小板)限位光电红色指示灯亮.闸门可以双向通行.

C.通行解锁:正常刷卡时,如刷进向通行卡时,相应进向通行电磁铁解锁,进向通行允许、反向则不能.行人通过后闸门运行至零位时,出向开关板红色指示灯亮,输出零位信号,对应主板ZERO指示灯亮,设备重新处于加锁状态.同理刷出向通行卡时,相应出向通行电磁铁解锁,出向通行允许、反向则不能.行人通过后闸门运行至零位时,出向开关板红色指示灯亮,输出零位信号,对应主板ZERO指示灯亮,设备重新处于加锁状态。

门道佰分佰提醒:不同品牌的全高转闸在调试工作时有所不同,如无把握不可私自调试整改参数,可拨打400-6298400与门道佰分佰联系。
