两翼自动旋转门配置清单及功能介绍
作者: 门道佰分佰 编辑: 自动旋转门配件 来源: 门道佰分佰 发布日期: 2021.03.19
信息摘要:
两翼自动旋转门配置有五大块,包含:驱动控制系统、自动平移门控制系统、安全感应系统、框架+外饰部分和其它附件。今天门道佰分佰就为大家针对这五部…

两翼自动旋转门配置有五大块,包含:驱动控制系统、自动平移门控制系统、安全感应系统、框架+外饰部分和其它附件。今天门道佰分佰就为大家针对这五部分为大家详细介绍两翼自动旋转门配件配置都有哪些,有什么功能。有旋转门维修、安装、保养、升级需求可拨打400-6298400咨询。

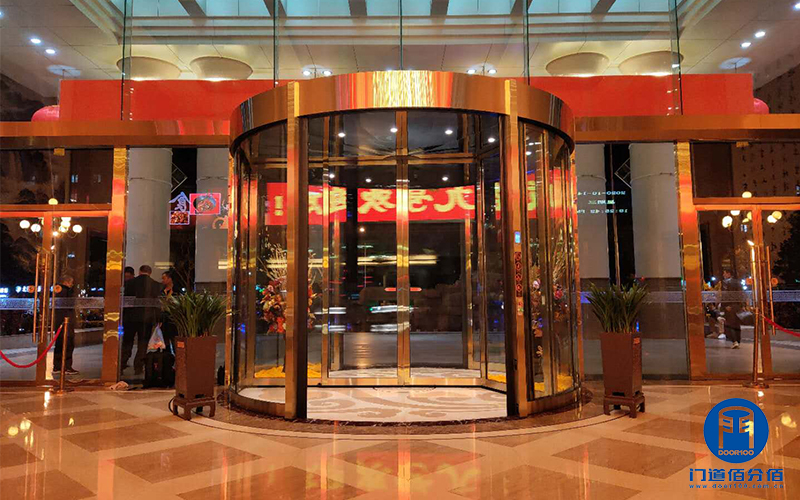

北京金台饭店大成路分店电动旋转门整体更换项目

以旧换新案例丨北京金台饭店大成路分店电动旋转门整体更换项目

(一)两翼自动旋转门驱动控制系统配置及功能介绍:

1.变速驱动马达2套,为两翼自动旋转门正常运行提供动力。

2.制动总成2套,实现转门快速制动停止及夜间保安锁门功能。

3.PLC可编程逻辑控制系统1套,显示状态和故障信息。

4.变频调速控制器1套,起到两翼自动旋转门调速作用。

5.变压器1套,提供两翼自动旋转门所有感应系统的24V电源。

6.保险盒1套,保护感应系统的电流高低平稳。

7.桥式整流1套,提供刹车电流。

8.电阻1套,实现变频器电源阻值。

9.继电器4套,实现两翼自动旋转门防夹、防撞的控制,天花灯的开关控制。

10.控制操作面板1套三位操作模式,实现锁门,旋转功能及平移功能之间的转换。

11.工作方式控制面板1套,三位操作方式,实现两翼自动旋转门冬季夏季连续运转及中间自动平移门自动,单向通行,常开等工作方式的转换。

12.旋转信号滑环俗称导电滑环1套,功能为各种信号传输。

13.两翼自动旋转门控制插座22套。

14.两翼自动旋转门控制插针 140套。

15.红外安全减速装置1套,电子控制,物体进入危险区域后自动检测并控制两翼自动旋转门减速。实现平开自动门的防夹功能。

16.红外安全防撞装置2套,电子控制,物体靠近门体时控制两翼自动旋转门紧急停止。

17.天花灯稳压设备 14套。

18.支撑轮6

19.转门机械配件多套

20.UPS备用电源(选配)1套,消防断电时驱动两翼自动旋转门位停转及中间自动平移门自动打开,形成通道。

(二)自动平移门控制系统(也叫疏散通道门、两翼自动旋转门中间自动平移门)

1.驱动单元 (电机+控制电路)1套,提供自动平移门自动开启关闭主动力。

2.电机减速器1套。

3.控制单元1套,控制自动平移门运行速度。

4.支撑轨道1根。

5.皮带传动轮 2个。

6.挂轮4套。

(三)两翼自动旋转门安全感应系统配置及功能介绍:

1.动作感应器4套,红外线被动式感应器置于出入口,提供启动信号。

2.门扉防碰感应器2套,旋转曲壁立柱内圆弧上装红外防夹感应器。

3.角度防夹感应器2套,出入口立柱上沿安装红外线防夹感应器。

4.门扇防撞减速感应器4套,非接触式,红外感应器,检测到物体时提供减速信号。

5.门扇防撞停止感应器8套,非接触式,,红外感应器,检测到物体时提供停止信号。

6.门扉防夹感应器 2套,曲壁立柱安装气囊防夹感应器,感应灵敏。

7.立柱防夹感应器2套,固定曲壁立柱安装气囊防夹感应器,感应灵敏。

8.防关人动作感应器2套,安装在平开门上方天花上(非接触式)

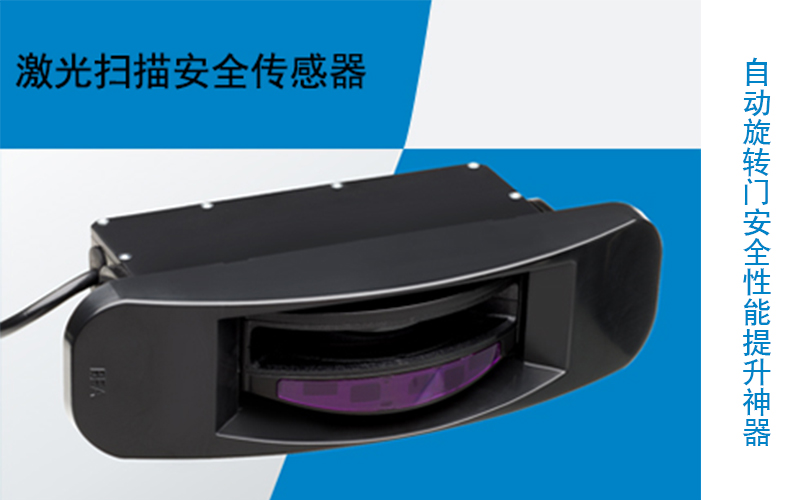

9.激光扫描安全防夹装置(选配),代替传统防夹防撞装置电子控制,物体靠近激光扫描安全防夹装置的感应区域时控制两翼自动旋转门紧急停止,保障通行人员安全。

激光扫描安全防夹装置

10.残疾人按纽2套,置于出入口门柱边上,按下门扉慢速运转。

11.紧急停止按钮1套置于出入口门柱边上,按下门扉停止转动。

(四)两翼自动旋转门框架+外饰部分配置及功能介绍:

1.华盖1

2.门扉型材整套,可选用铝合金、不锈钢等型材。

3.外包饰整套,可选用铝合金、不锈钢等型材。

4.天花吊顶整套。

5.曲壁玻璃8片。

6.门扉玻璃6片。

7.展箱玻璃大2片。

8.展箱玻璃小4片。

(五)两翼自动旋转门其它附件配置及功能介绍:

1.天花灯12套。

2.展箱灯 2套,仅带展箱款两翼自动旋转门有。

3.密封毛刷多条。

4.垂直密封毛刷4条。

5.白色层压防尘板1套,起防潮防尘作用。

6.防雨罩(选配)起到防止两翼自动旋转门内部进水作用。

门道佰分佰温馨提示:

不同品牌,不同功能要求的两翼自动旋转门配置可能有所出入,请大家在选购两翼自动旋转门时在进行详细了解,以上仅供参考。
