二种电磁锁安装方式介绍
作者: 门道佰分佰 编辑: 门道佰分佰 来源: 门道佰分佰 发布日期: 2022.02.25
信息摘要:
电磁锁(或称磁力锁)的设计和电磁铁一样,是利用电生磁的原理,当电流通过硅钢片时,电磁锁会产生强大的吸力紧紧地吸住吸附铁板达到锁门的效果。而作…

电磁锁(或称磁力锁)的设计和电磁铁一样,是利用电生磁的原理,当电流通过硅钢片时,电磁锁会产生强大的吸力紧紧地吸住吸附铁板达到锁门的效果。而作为锁具的电磁锁,其安装是否到位才是关键,下面门道佰分佰将给大家讲一讲外开门挂墙(暗装)电磁锁安装方式内开关门电磁锁(配ZL支架)安装方式门道佰分佰自动门维修就是快

一、外开门挂墙(暗装)电磁锁安装方式

1:先用螺丝起子开启后盖板,再用六角扳手打边板,提前准备安装

2:取出安装硬纸板,将硬纸板顺着虚线伸缩把硬纸板放进需要安锁的部位,随后把必须开洞的地区做上标记后开洞.

3

A.继铁板的固定不动将内六角螺丝插进继铁板中,把硫化橡胶华司置与两块金属材料华司中间,随后套在内六角螺丝上。将继铁板插进门边打的三个孔内,另外把香菇头从门的另一面插进,运用六角扳手将继铁板锁在门边。

B.边板的固定不动把边板用2个半圆形头螺钉固定不动在此前开洞的门边框上(固定不动在边板的长形孔中)。留意:不必将边板卡紧,让其能前后左右能挪动以利于安部位的调整。

C.调整边板的部位使边板与继铁板的部位适合,目地使锁主体能与继铁板密不可分的触碰。

D:固定不动锁主体与边板卡紧边板的半圆形头螺钉后,再锁住全部的沉头螺丝,随后再卸掉半圆形头螺钉,在适度的部位打孔便于布线。在用六角扳手把锁主体锁在边板上。

4:依照使用说明的标示布线。

5:盖上后盖板,把小铝圆柱体塞入锁主体的螺钉孔内。

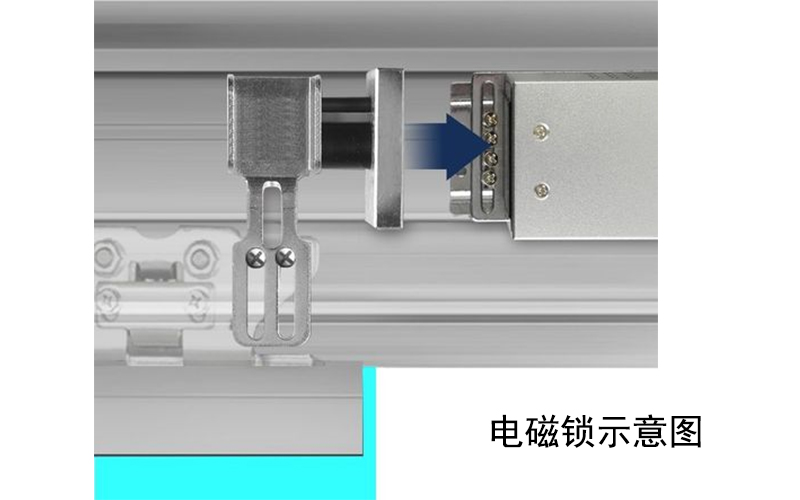

电磁锁示意图

安装常见问题

在安装继铁板的情况下,不必把它卡紧,让其能轻度摆动以利于和锁主体的结合。

外开门如门边框总宽低于40mm,可相互配合L支架开展安装:用L支架等于把窄门边框扩宽!

二、内开关门电磁锁(配ZL支架)安装方式

二种电磁锁安装方式介绍

内开关门做表面安装时必须有輔助零配件来帮助安装,人们采用颇具装饰艺术的高品质進口铝型材来制作这类安装零配件:ZL支架。每件ZL支架含三块铝型材零配件,在其中较长的一块L1是供给锁主体应用;此外二块较短的Z2Z3供给继铁板用。Z2是安装在门边的,旁边有五个沉孔,是用以固定不动在门边;Z3是用以固定不动继铁板的,旁边有三个孔,管理中间孔应与继铁板的管理中间孔两端对齐.下边详细介绍安装方式。

A.先将ZL支架中的L1支架放到安锁的部位上,用M5*25的自攻螺钉固定不动于门边框或墙壁上。

B.用六角扳手将锁主体锁在L1支架上。

C.相匹配于L1支架的部位把Z2支架固定不动在门边。

D.将继铁板插进Z1的三个孔中假固定不动,随后门关好,使磁石和继铁板密不可分符合,明确Z1Z2的对接部位。(Z1Z2的相对位置依据门的薄厚能够 调整)。

E.Z1Z2卡紧,随后将继铁板用M8*25内六角螺丝固定不动于Z1上(将螺钉、铁板、密封圈、橡胶垫圈先后穿进)。

F.如果是双开门,可以用2ZL支架
