摆动式速通门安装操作流程
作者: 门道佰分佰 编辑: 门道佰分佰 来源: 门道佰分佰 发布日期: 2022.07.06
信息摘要:
速通门有多种类型,摆动式速通门就是其中一种。在对摆动式速通门进行安装操作须符合一定的安装操作流程,切勿随意进行,并且无相关技术知识与能力切勿…

速通门有多种类型,摆动式速通门就是其中一种。在对摆动式速通门进行安装操作须符合一定的安装操作流程,切勿随意进行,并且无相关技术知识与能力切勿操作。下面门道佰分佰就给大家详细介绍一下摆动式速通门安装操作流程具体是什么。

门道佰分佰维修就是快

1、摆动式速通门到达安装现场后,根据出厂时的编号依次排列对齐好。

2、摆动式速通门的每个机芯都必须供电:将 AC220V 电源供给空气开关上相应的接口,用三芯电源线,其中一路用于接地。接地方法:接在固定用的膨胀螺丝栓上。

3、摆动式速通门安装固定前一定要保证安装在箱体上的红外传感器(简称红外)对齐。检查红外是否对齐的两种方法:

一、给机芯供电,若红外对齐,未检测到行人等物体,不发生 蜂鸣声音;若红外未对齐,则红外灯长亮。

二、给机芯供电,若红外对齐并且在 检测到物体的情况下,箱体上互为对应的一对红外只有其中的一个亮红灯。正常情况下,一旦检测到物体,互为对应的红外传感器的尾部都亮红灯。

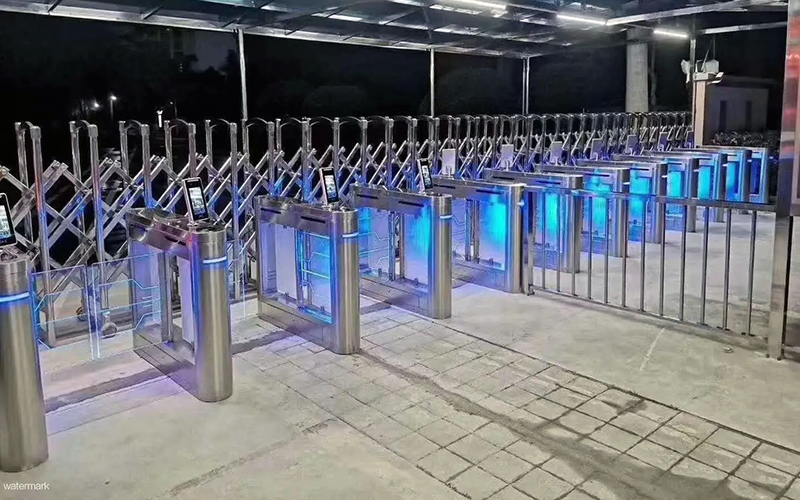

摆动式速通门安装操作流程

4、在没有门禁控制器提供干结点信号的情况下,可用工具短接灯板 的 IN1、GND,如果摆动式速通门联接及供电正常情况下,摆动式速通门会有动作, 箱体面板上若有指示灯的话,指示灯显示的绿色箭头会告之那个方向为允许通过方 向。通过这个测试,操作人可以知道到底是 IN1 还是 IN2 对应与这个方向。

5、正常通电下,摆动式速通门会自检,门板摆动到一定方向后停止,在回到关闭状态,自检 过程中不允许有人站在通道内,自检完成后语音提示“设置成功”表示摆动式速通门自检正 常,若提示“设置失败”则需要检查主从板之间的通讯线是否正常,红外是否正常。

6、 当自检完成后,如果摆动门扇没有对齐,请在调试工具里面“紧急模式设置-设置中点”, 调试摆动门扇对齐。

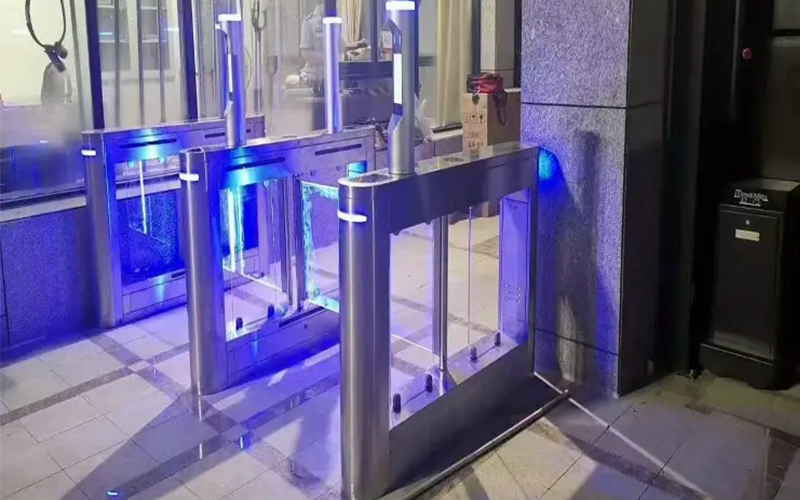

摆动式速通门安装操作流程

7、如果需要与控制器结合使用,那么控制器需要提供干接点信号给 IN1、GND.单方向通行的话,只需要提供一路这种信号,双方向通行的话,则需要两路 的这种信号。具体接线时,应该让控制器上的 COM 对应 GND,NO 对应 IN。

8、刷合法卡,摆动式速通门面板上会亮绿色的箭头,指示方向。若刷非法卡,并且控制器提 供了报警信号给摆动式速通门驱动板,那么箱体面板上的指示灯会显示红颜色的“X”。

9、所有功能调试成功后,用膨胀螺栓将摆动式速通门固定。

10、当自检完成后,如果摆动门扇没有对齐,请在调试工具里面设置中点,调试摆动门扇对齐。
